호스
S4SH
Specifications
제품 사양
- 브랜드
- Continental
- 강화재
- Four alternating layers of spiraled high-tensile steel wire
- 내부 튜브
- NBR (Nitrile)
- 응용 분야
- designed for very high-pressure, pulsating applications where petroleum-based
- 사이즈/내경
- 3/4", 1", 1 ¼", 1 ½", 2" mm
- 커버
- Black CR (Polychloroprene)
- 사용 온도
- -40°F to 212°F (-40°C to 100°C)
- 충족 규격
- DIN 20023 4SH, EN 856 4SH, MSHA, USMSHA
- 사용 온도
- -40 ~ 100 °C
- 작동 압력
- 250 ~ 420 bar
Sizes & Dimensions
사이즈 / 치수
| 품번 | 사이즈 (ID) | OD | 최대 작동압력 | 최소 굽힘반경 | 중량 | 피팅 |
|---|---|---|---|---|---|---|
| S4SH-12 | 3/4" | 1.27 in / 32.2 mm | 6090 psi / 42.0 MPa | 11.0 in / 280 mm | 1.09 lbs/ft | SG |
| S4SH-16 | 1" | 1.52 in / 38.7 mm | 5510 psi / 38.0 MPa | 13.4 in / 340 mm | 1.42 lbs/ft | SG |
| S4SH-20 | 1 ¼" | 1.79 in / 45.5 mm | 5080 psi / 35.0 MPa | 17.9 in / 455 mm | 1.71 lbs/ft | SG |
| S4SH-24 | 1 ½" | 2.11 in / 53.5 mm | 4205 psi / 29.0 MPa | 22.0 in / 560 mm | 2.19 lbs/ft | SG |
| S4SH-32 | 2" | 2.68 in / 68.1 mm | 3650 psi / 25.0 MPa | 28.0 in / 710 mm | 3.31 lbs/ft | SG |

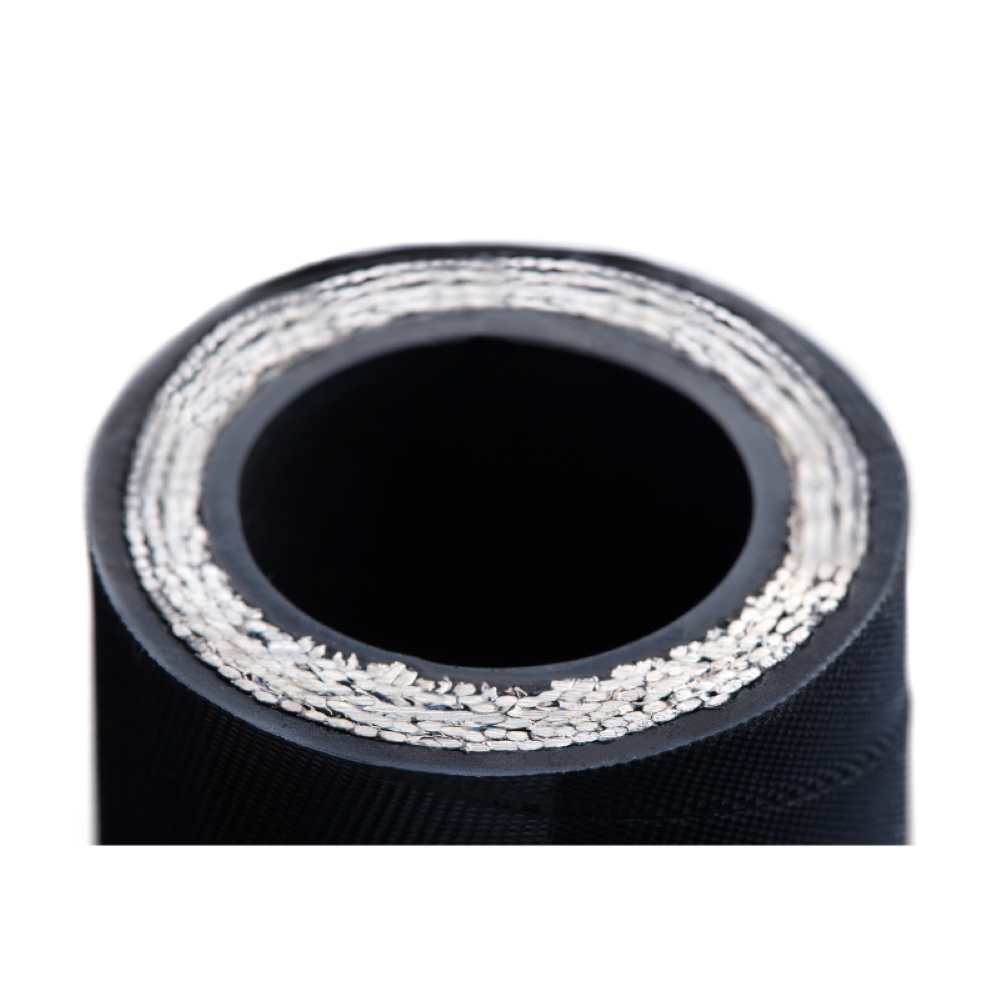

Construction
구조
- NBR (Nitrile)
- Four alternating layers of spiraled high-tensile steel wire
- Black CR (Polychloroprene)
