SK 19-4 — 시리즈 S 에어스프링 (최소높이 30mm · 설치공간 78mm · 스트로크 33mm)

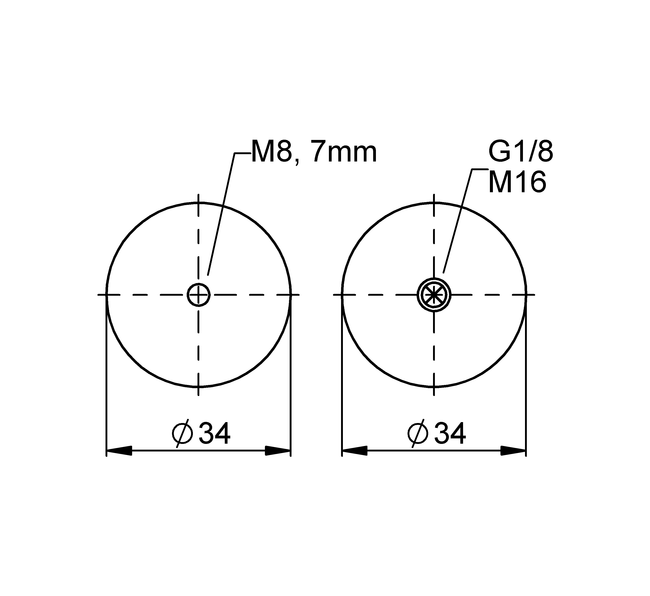

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- S
- Bellows 형식 (FS/FD/FT/S)
- S
- 최소 설계 높이 (mm)
- 30
- 설치 소요 공간 (mm)
- 78
- 최대 스트로크 (mm)
- 33
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 55 mm | 0.334 | 0.43 | 0.53 | 0.64 | 0.74 | 0.84 | 0.075 |
| H 45 mm | 0.45 | 0.59 | 0.739 | 0.88 | 1.02 | 1.15 | 0.066 |
| H 35 mm | 0.53 | 0.7 | 0.86 | 1.03 | 1.19 | 1.35 | 0.054 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with plastic connecting parts | G1/8 A = 0 mm excentrical | 61956 | CAD Data |
Properties
특성
- M16 · max. torque 14 Nm
- M8 · max. torque 5 Nm
- G1/8 · max. torque 25 Nm
