에어스프링

SZ 70-11

SZ 70-11 — 시리즈 S 에어스프링 (최소높이 95mm · 설치공간 140mm · 스트로크 105mm)

Technical Drawing

도면

SZ 70-11 도면 1

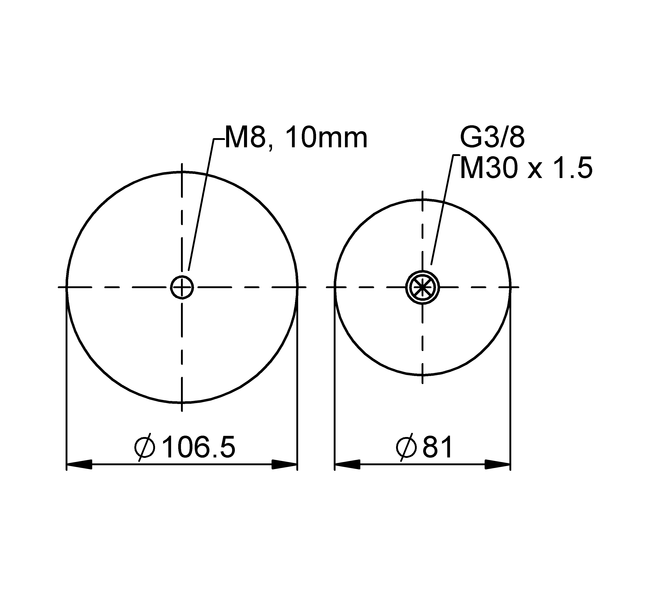

SZ 70-11 도면 2

SZ 70-11 도면 3

Specifications

제품 사양

브랜드: ContiTech
모델 시리즈 (C/D/R/S): S
Bellows 형식 (FS/FD/FT/S): S
최소 설계 높이 (mm): 95
설치 소요 공간 (mm): 140
최대 스트로크 (mm): 105

진동 절연 — 동적 특성값 (Vibration isolation, dynamic)

Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
Force (load) F [kN]	2.0	2.8	3.5	4.2	4.9	5.7	0.7
Spring rate c [N/mm]	34	44	53	63	72	82	0.7
Natural Frequency f0 [Hz]	2.1	2.0	2.0	1.9	1.9	1.9	0.7
Design height H: recommended 150mm, guidance in lateral direction required

공압 응용 — 정적 특성값 (Pneumatic application, static)

Force F [kN]
Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
H 180 mm	2.05	2.8	3.53	4.32	5.05	5.83	0.93
H 160 mm	2.05	2.8	3.5	4.22	4.97	5.72	0.78
H 140 mm	2.05	2.8	3.5	4.22	4.97	5.67	0.64
H 120 mm	2.05	2.8	3.5	4.22	4.97	5.67	0.48
H 100 mm	2.05	2.8	3.5	4.22	4.97	5.67	0.33

발주 데이터 (Purchase order data)

Type	Air Inlet	Order No.
with plastic connecting parts	G3/8 A = 0 mm excentrical	2687030000	CAD Data

Properties

특성

M30x1.5 · max. torque 40 Nm
M8 · max. torque 5 Nm
G3/8 · max. torque 10 Nm
