에어스프링
SK 37-6 P02
SK 37-6 P02 — 시리즈 S 에어스프링 (최소높이 38mm · 설치공간 100mm · 스트로크 46mm)

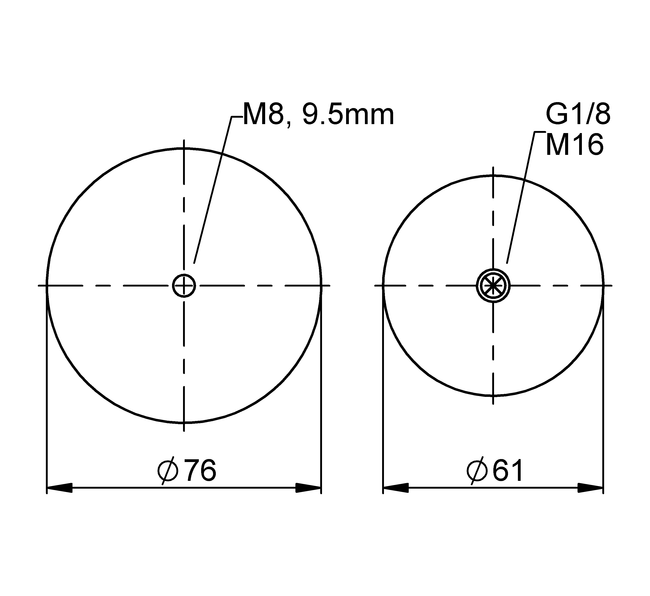

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- S
- Bellows 형식 (FS/FD/FT/S)
- S
- 최소 설계 높이 (mm)
- 38
- 설치 소요 공간 (mm)
- 100
- 최대 스트로크 (mm)
- 46
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 1.1 | 1.4 | 1.8 | 2.1 | 2.5 | 2.9 | 0.2 |
| Spring rate c [N/mm] | 33 | 41 | 50 | 59 | 67 | 75 | 0.2 |
| Natural Frequency f0 [Hz] | 2.8 | 2.7 | 2.7 | 2.6 | 2.6 | 2.6 | 0.2 |
| Design height H: recommended 60mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 70 mm | 1 | 1.32 | 1.65 | 1.97 | 2.29 | 2.62 | 0.18 |
| H 60 mm | 1.04 | 1.4 | 1.77 | 2.13 | 2.5 | 2.87 | 0.15 |
| H 50 mm | 1.1 | 1.47 | 1.84 | 2.22 | 2.6 | 2.98 | 0.12 |
| H 40 mm | 1.15 | 1.53 | 1.91 | 2.3 | 2.69 | 3.07 | 0.085 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with brass stud | G1/8 A = 0 mm excentrical | 63235 | CAD Data |
Properties
특성
- M16 · max. torque 14 Nm
- M8 · max. torque 5 Nm
- G1/8 · max. torque 25 Nm
