에어스프링
SZ 35-11
SZ 35-11 — 시리즈 S 에어스프링 (최소높이 95mm · 설치공간 100mm · 스트로크 110mm)

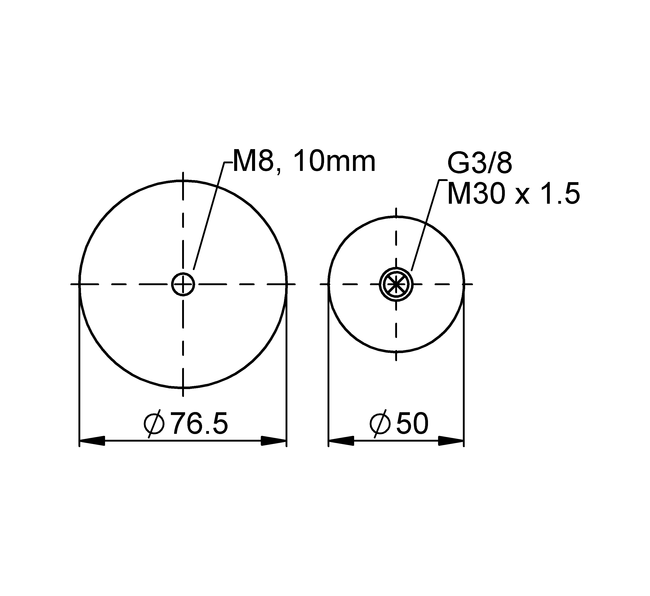

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- S
- Bellows 형식 (FS/FD/FT/S)
- S
- 최소 설계 높이 (mm)
- 95
- 설치 소요 공간 (mm)
- 100
- 최대 스트로크 (mm)
- 110
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 0.8 | 1.1 | 1.4 | 1.7 | 2.0 | 2.3 | 0.4 |
| Spring rate c [N/mm] | 17 | 20 | 24 | 27 | 31 | 34 | 0.4 |
| Natural Frequency f0 [Hz] | 2.3 | 2.1 | 2.1 | 2.0 | 2.0 | 2.0 | 0.4 |
| Design height H: recommended 150mm, guidance in lateral direction required | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 190 mm | 0.835 | 1.15 | 1.4 | 1.75 | 2.05 | 2.35 | 0.49 |
| H 160 mm | 0.8 | 1.1 | 1.4 | 1.7 | 2 | 2.25 | 0.42 |
| H 130 mm | 0.8 | 1.1 | 1.4 | 1.7 | 2 | 2.25 | 0.33 |
| H 100 mm | 0.8 | 1.1 | 1.4 | 1.7 | 2 | 2.25 | 0.23 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with plastic connecting parts | G3/8 A = 0 mm excentrical | 2687001000 | CAD Data |
Properties
특성
- M30x1.5 · max. torque 40 Nm
- M8 · max. torque 5 Nm
- G3/8 · max. torque 10 Nm
