에어스프링

SZ 50-11

SZ 50-11 — 시리즈 S 에어스프링 (최소높이 95mm · 설치공간 115mm · 스트로크 105mm)

Technical Drawing

도면

SZ 50-11 도면 1

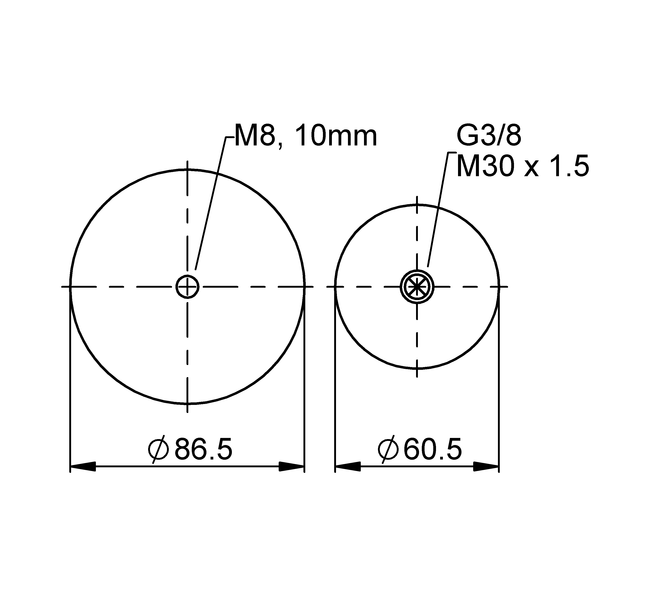

SZ 50-11 도면 2

SZ 50-11 도면 3

Specifications

제품 사양

브랜드: ContiTech
모델 시리즈 (C/D/R/S): S
Bellows 형식 (FS/FD/FT/S): S
최소 설계 높이 (mm): 95
설치 소요 공간 (mm): 115
최대 스트로크 (mm): 105

진동 절연 — 동적 특성값 (Vibration isolation, dynamic)

Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
Force (load) F [kN]	1.2	1.6	2.0	2.5	2.9	3.3	0.5
Spring rate c [N/mm]	19	24	30	35	41	46	0.5
Natural Frequency f0 [Hz]	2.0	1.9	1.9	1.9	1.9	1.9	0.5
Design height H: recommended 150mm, guidance in lateral direction required

공압 응용 — 정적 특성값 (Pneumatic application, static)

Force F [kN]
Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
H 190 mm	1.17	1.57	2	2.43	2.82	3.22	0.69
H 160 mm	1.2	1.6	2	2.45	2.9	3.3	0.56
H 130 mm	1.2	1.6	2	2.45	2.9	3.3	0.42
H 100 mm	1.2	1.6	2	2.45	2.9	3.3	0.29

발주 데이터 (Purchase order data)

Type	Air Inlet	Order No.
with plastic connecting parts	G3/8 A = 0 mm excentrical	2687015000	CAD Data

Properties

특성

M30x1.5 · max. torque 40 Nm
M8 · max. torque 5 Nm
G3/8 · max. torque 10 Nm
