에어스프링
SK 37-8 P02
SK 37-8 P02 — 시리즈 S 에어스프링 (최소높이 38mm · 설치공간 100mm · 스트로크 72mm)

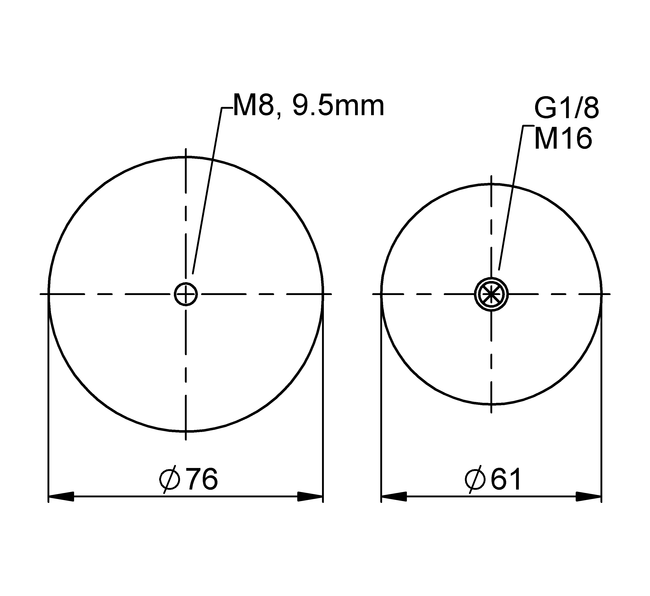

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- S
- Bellows 형식 (FS/FD/FT/S)
- S
- 최소 설계 높이 (mm)
- 38
- 설치 소요 공간 (mm)
- 100
- 최대 스트로크 (mm)
- 72
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 1.1 | 1.5 | 1.8 | 2.2 | 2.6 | 3.0 | 0.2 |
| Spring rate c [N/mm] | 30 | 37 | 43 | 50 | 55 | 62 | 0.2 |
| Natural Frequency f0 [Hz] | 2.6 | 2.6 | 2.5 | 2.4 | 2.4 | 2.3 | 0.2 |
| Design height H: recommended 75mm, guidance in lateral direction required | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 95 mm | 0.95 | 1.25 | 1.57 | 1.84 | 2.2 | 2.51 | 0.3 |
| H 85 mm | 1.05 | 1.4 | 1.75 | 2.11 | 2.5 | 2.85 | 0.27 |
| H 75 mm | 1.09 | 1.46 | 1.83 | 2.21 | 2.6 | 2.98 | 0.24 |
| H 65 mm | 1.13 | 1.51 | 1.9 | 2.29 | 2.68 | 3.08 | 0.21 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with brass stud | G1/8 A = 0 mm excentrical | 63334 | CAD Data |
Properties
특성
- M16 · max. torque 14 Nm
- M8 · max. torque 5 Nm
- G1/8 · max. torque 25 Nm
