SZ 37-10 P02
SZ 37-10 P02 — 시리즈 S 에어스프링 (최소높이 65mm · 설치공간 120mm · 스트로크 95mm)

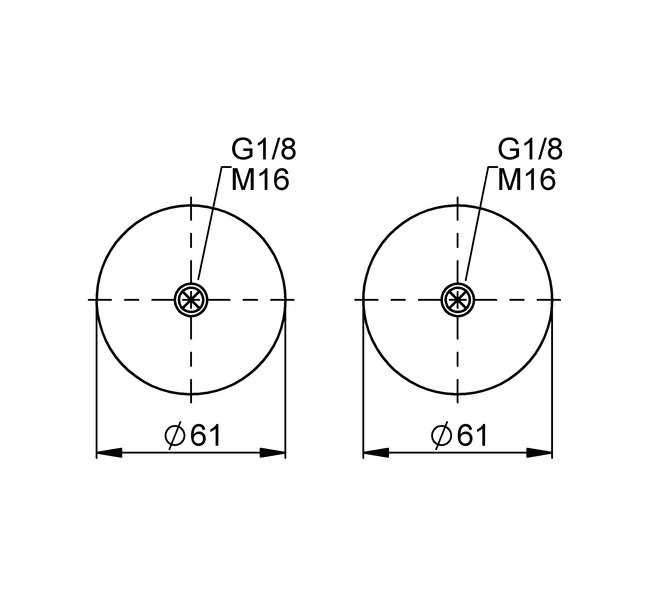

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- S
- Bellows 형식 (FS/FD/FT/S)
- S
- 최소 설계 높이 (mm)
- 65
- 설치 소요 공간 (mm)
- 120
- 최대 스트로크 (mm)
- 95
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 150 mm | 0.9 | 1.16 | 1.44 | 1.71 | 2 | 2.29 | 0.72 |
| H 130 mm | 1.05 | 1.43 | 1.8 | 2.19 | 2.57 | 2.95 | 0.64 |
| H 110 mm | 1.08 | 1.49 | 1.89 | 2.31 | 2.73 | 3.16 | 0.55 |
| H 90 mm | 1.11 | 1.52 | 1.93 | 2.36 | 2.79 | 3.22 | 0.46 |
| H 70 mm | 1.27 | 1.68 | 2.1 | 2.47 | 2.88 | 3.32 | 0.37 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| CR-Rubber bellowswith brass stud | G1/8 A = 0 mm excentrical | 74013 | CAD Data |
Properties
특성
- M16 · max. torque 14 Nm
- G1/8 · max. torque Handtight plus one turn
