에어스프링
SZ 100-11
SZ 100-11 — 시리즈 S 에어스프링 (최소높이 95mm · 설치공간 170mm · 스트로크 105mm)

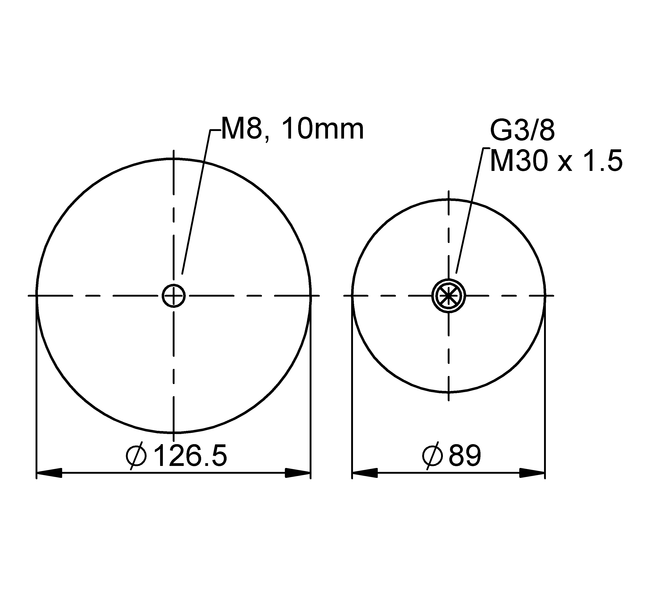

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- S
- Bellows 형식 (FS/FD/FT/S)
- S
- 최소 설계 높이 (mm)
- 95
- 설치 소요 공간 (mm)
- 170
- 최대 스트로크 (mm)
- 105
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 2.8 | 3.7 | 4.7 | 5.7 | 6.8 | 7.8 | 1.2 |
| Spring rate c [N/mm] | 44 | 55 | 66 | 77 | 88 | 99 | 1.2 |
| Natural Frequency f0 [Hz] | 2.0 | 1.9 | 1.9 | 1.8 | 1.8 | 1.8 | 1.2 |
| Design height H: recommended 150mm, guidance in lateral direction required | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 175 mm | 2.7 | 3.6 | 4.55 | 5.45 | 6.4 | 7.3 | 1.4 |
| H 160 mm | 2.75 | 3.7 | 4.7 | 5.7 | 6.7 | 7.7 | 1.3 |
| H 145 mm | 2.75 | 3.7 | 4.75 | 5.8 | 6.8 | 7.8 | 1.1 |
| H 130 mm | 2.75 | 3.75 | 4.8 | 5.8 | 6.8 | 7.8 | 1 |
| H 115 mm | 2.8 | 3.8 | 4.8 | 5.8 | 6.8 | 7.8 | 0.85 |
| H 100 mm | 2.8 | 3.8 | 4.8 | 5.8 | 6.8 | 7.8 | 0.69 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| with plastic connecting parts | G3/8 | 2687045000 | CAD Data |
Properties
특성
- M30x1.5 · max. torque 40 Nm
- M8 · max. torque 5 Nm
- G3/8 · max. torque 10 Nm
