FD 1120-30 RI
FD 1120-30 RI — 시리즈 R 에어스프링 (최소높이 90mm · 설치공간 550mm · 스트로크 315mm)

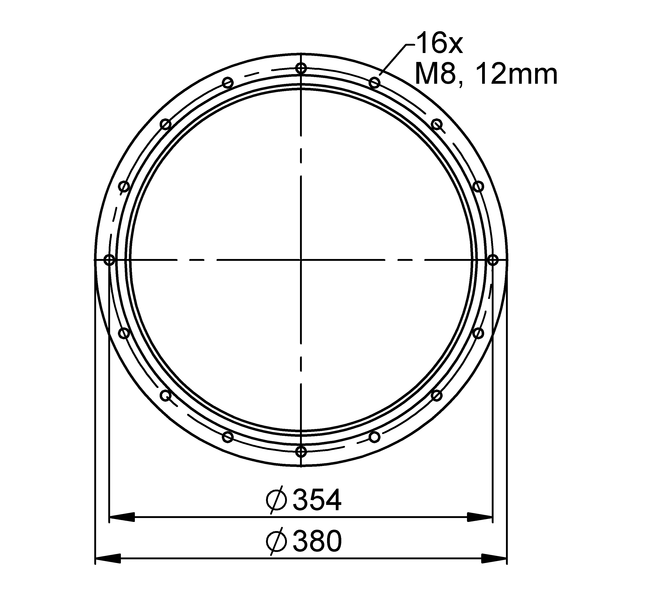

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- R
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 90
- 설치 소요 공간 (mm)
- 550
- 최대 스트로크 (mm)
- 315
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 330 mm | 23.5 | 31.3 | 39.2 | 47 | 54.8 | 62.7 | 42 |
| H 270 mm | 31.3 | 41.7 | 52.2 | 62.6 | 73 | 83.6 | 36 |
| H 210 mm | 37.5 | 50 | 62.5 | 75 | 87.6 | 100 | 29 |
| H 150 mm | 42.5 | 56.7 | 70.8 | 85 | 99.2 | 113 | 22 |
| H 90 mm | 45 | 60 | 75 | 90 | 105 | 120 | 12 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 71980 | |
| with steel bead rings | – | 2682898001 | CAD Data |
Properties
특성
- M8 · max. torque 25 Nm
