에어스프링
FD 2470-40 RI
FD 2470-40 RI — 시리즈 R 에어스프링 (최소높이 100mm · 설치공간 770mm · 스트로크 400mm)

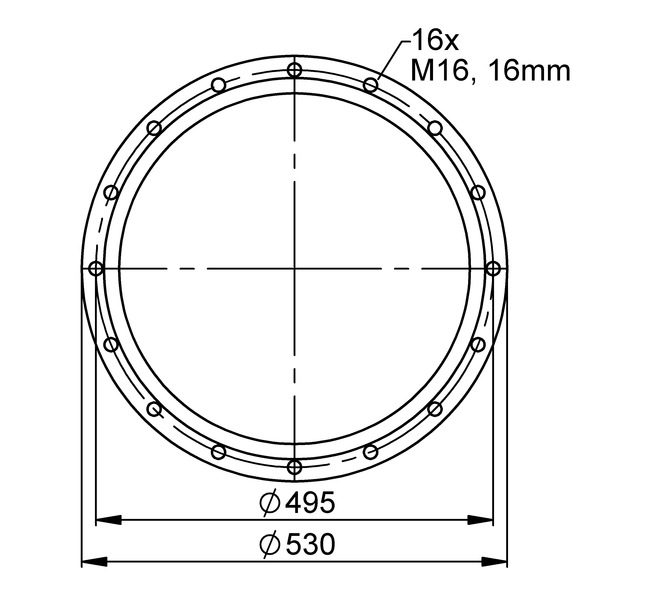

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- R
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 100
- 설치 소요 공간 (mm)
- 770
- 최대 스트로크 (mm)
- 400
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 500 mm | 41.4 | 55.1 | 70.8 | 86.8 | 102 | 119 | 130 |
| H 400 mm | 63.6 | 83.1 | 107 | 130 | 152 | 174 | 110 |
| H 300 mm | 78.9 | 103 | 131 | 158 | 185 | 211 | 82 |
| H 200 mm | 86.7 | 116 | 147 | 178 | 208 | 234 | 57 |
| H 100 mm | 108 | 145 | 181 | 220 | 256 | 291 | 32 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 60426 | |
| with steel bead rings | – | 2682898003 | CAD Data |
Properties
특성
- M16 · max. torque 100 Nm
