에어스프링
FT 5450-44 RS
FT 5450-44 RS — 시리즈 R 에어스프링 (최소높이 140mm · 설치공간 1000mm · 스트로크 440mm)

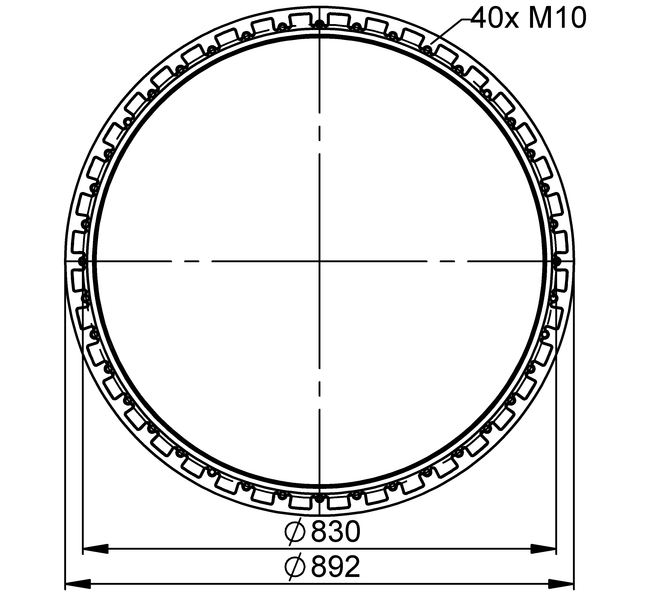

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- R
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 140
- 설치 소요 공간 (mm)
- 1000
- 최대 스트로크 (mm)
- 440
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 490 mm | 138 | 185 | 232 | 278 | 325 | 377 | 270 |
| H 440 mm | 148 | 198 | 250 | 300 | 351 | 407 | 240 |
| H 360 mm | 163 | 219 | 274 | 330 | 386 | 448 | 200 |
| H 280 mm | 176 | 235 | 293 | 354 | 414 | 480 | 160 |
| H 200 mm | 187 | 250 | 313 | 375 | 439 | 509 | 110 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 61787 | |
| with bead rings, 48mm bolts, nuts and washers | – | 61913 | CAD Data |
Properties
특성
- M10 · max. torque 40 Nm
