에어스프링
FS 5450-16 RS
FS 5450-16 RS — 시리즈 R 에어스프링 (최소높이 70mm · 설치공간 1000mm · 스트로크 145mm)

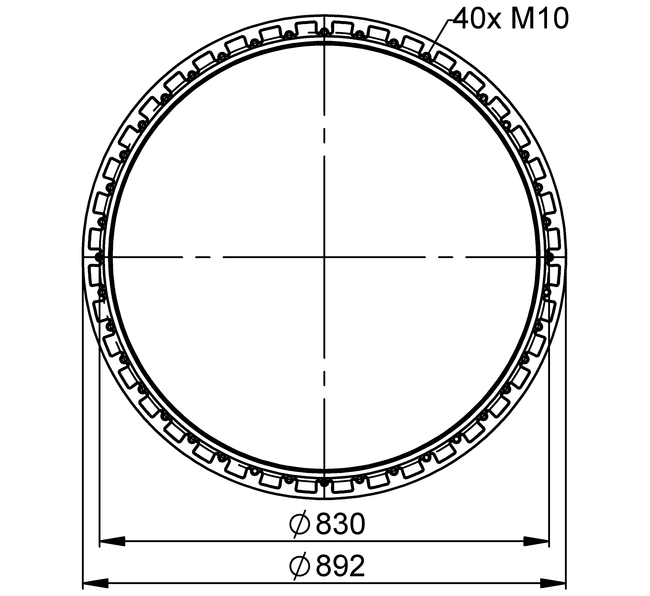

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- R
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 70
- 설치 소요 공간 (mm)
- 1000
- 최대 스트로크 (mm)
- 145
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 162.0 | 217.0 | 272.0 | 328.0 | 383.0 | 438.0 | 77.4 |
| Spring rate c [N/mm] | 2,578 | 3,304 | 4,015 | 4,697 | 5,375 | 6,052 | 77.4 |
| Natural Frequency f0 [Hz] | 2.0 | 2.0 | 1.9 | 1.9 | 1.9 | 1.9 | 77.4 |
| Design height H: recommended 140mm, minimum 120mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 180 mm | 133 | 180 | 225 | 275 | 320 | 366 | 100 |
| H 160 mm | 152 | 198 | 252 | 303 | 354 | 404 | 89 |
| H 140 mm | 164 | 217 | 272 | 328 | 383 | 438 | 77 |
| H 120 mm | 177 | 231 | 289 | 349 | 407 | 465 | 66 |
| H 100 mm | 188 | 244 | 306 | 368 | 430 | 491 | 55 |
| H 80 mm | 191 | 255 | 319 | 381 | 444 | 508 | 42 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 61785 | |
| with bead rings, 48mm bolts, nuts and washers | – | 61902 | CAD Data |
Properties
특성
- M10 · max. torque 40 Nm
