에어스프링
FD 1710-25 RS
FD 1710-25 RS — 시리즈 R 에어스프링 (최소높이 84mm · 설치공간 633mm · 스트로크 251mm)

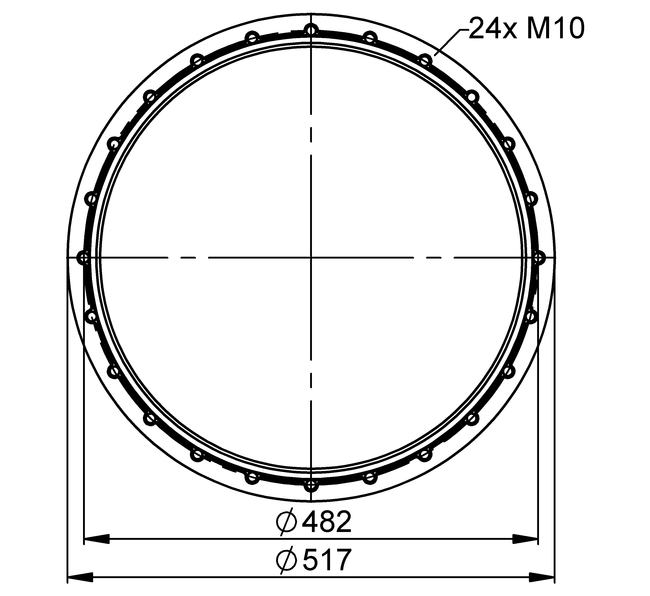

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- R
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 84
- 설치 소요 공간 (mm)
- 633
- 최대 스트로크 (mm)
- 251
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 51.6 | 69.4 | 86.6 | 102.8 | 121.1 | 136.6 | 46.0 |
| Spring rate c [N/mm] | 536 | 682 | 836 | 970 | 1,120 | 1,256 | 46.0 |
| Natural Frequency f0 [Hz] | 1.6 | 1.6 | 1.6 | 1.5 | 1.5 | 1.5 | 46.0 |
| Design height H: recommended 240mm, minimum 220mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 280 mm | 42.1 | 57.8 | 69.6 | 86.4 | 101 | 116 | 52 |
| H 240 mm | 49.8 | 68.4 | 85.4 | 103 | 121 | 138 | 46 |
| H 200 mm | 57 | 76.5 | 95.4 | 116 | 136 | 154 | 39 |
| H 160 mm | 61.9 | 82.6 | 102 | 125 | 146 | 167 | 31 |
| H 120 mm | 66.3 | 88.1 | 109 | 134 | 155 | 178 | 22 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 61783 | |
| with bead rings, 48mm bolts, nuts and washers | – | 61905 | CAD Data |
Properties
특성
- M10 · max. torque 40 Nm
