FD 1730-40 RI — 시리즈 R 에어스프링 (최소높이 100mm · 설치공간 680mm · 스트로크 400mm)

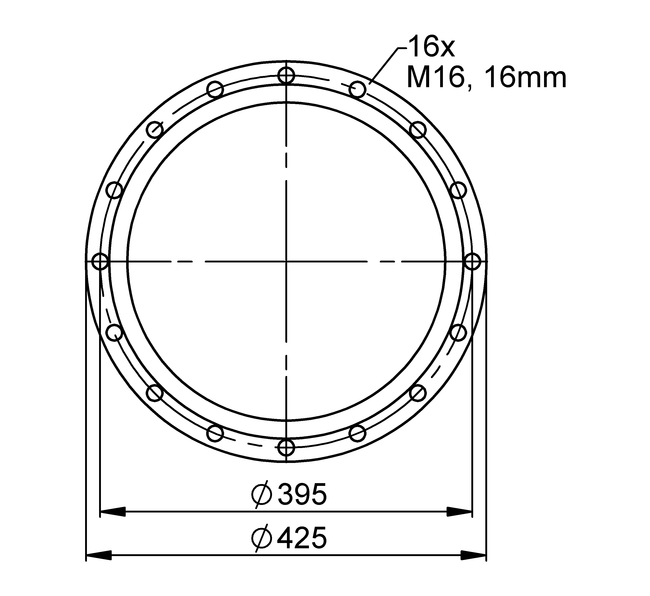

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- R
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 100
- 설치 소요 공간 (mm)
- 680
- 최대 스트로크 (mm)
- 400
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 450 mm | 29.6 | 40.3 | 51.5 | 62.8 | 74.6 | 86.3 | 86 |
| H 350 mm | 45.7 | 61.6 | 77.5 | 93.7 | 110 | 127 | 71 |
| H 250 mm | 56.2 | 75.3 | 94.5 | 114 | 133 | 153 | 52 |
| H 150 mm | 67.3 | 89.9 | 113 | 136 | 159 | 183 | 31 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 72730 | |
| with aluminium bead rings | – | 2682898002 | CAD Data |
Properties
특성
- M16 · max. torque 70 Nm
