에어스프링

FS 1710-12 RS

FS 1710-12 RS — 시리즈 R 에어스프링 (최소높이 55mm · 설치공간 625mm · 스트로크 122mm)

Technical Drawing

도면

FS 1710-12 RS 도면 1

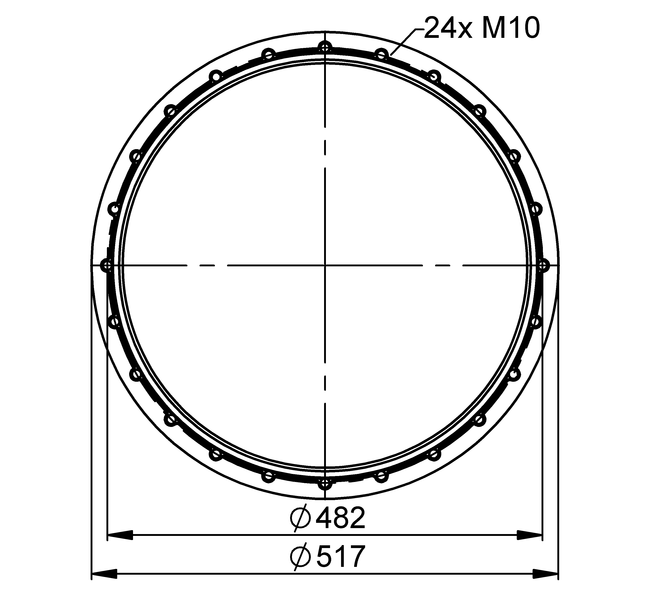

FS 1710-12 RS 도면 2

FS 1710-12 RS 도면 3

Specifications

제품 사양

브랜드: ContiTech
모델 시리즈 (C/D/R/S): R
Bellows 형식 (FS/FD/FT/S): FS
최소 설계 높이 (mm): 55
설치 소요 공간 (mm): 625
최대 스트로크 (mm): 122

진동 절연 — 동적 특성값 (Vibration isolation, dynamic)

Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
Force (load) F [kN]	53.6	70.6	87.5	110.0	126.7	145.7	24.9
Spring rate c [N/mm]	1,019	1,288	1,551	1,897	2,154	2,448	24.9
Natural Frequency f0 [Hz]	2.2	2.2	2.1	2.1	2.1	2.1	24.9
Design height H: recommended 125mm, minimum 110mm

공압 응용 — 정적 특성값 (Pneumatic application, static)

Force F [kN]
Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
H 140 mm	48.2	64.4	81.2	98	115	132	28
H 120 mm	53.8	72.1	90.6	109	128	147	24
H 100 mm	60.2	80.2	101	121	142	162	19
H 80 mm	65	86.6	109	130	152	174	15
H 60 mm	67.8	90.2	113	136	158	181	9.5

발주 데이터 (Purchase order data)

Type	Air Inlet	Order No.
rubber bellows only	–	61782
with bead rings, 48mm bolts, nuts and washers	–	61900	CAD Data

Properties

특성

M10 · max. torque 40 Nm
