에어스프링
FS 960-12 RS
FS 960-12 RS — 시리즈 R 에어스프링 (최소높이 51mm · 설치공간 490mm · 스트로크 124mm)

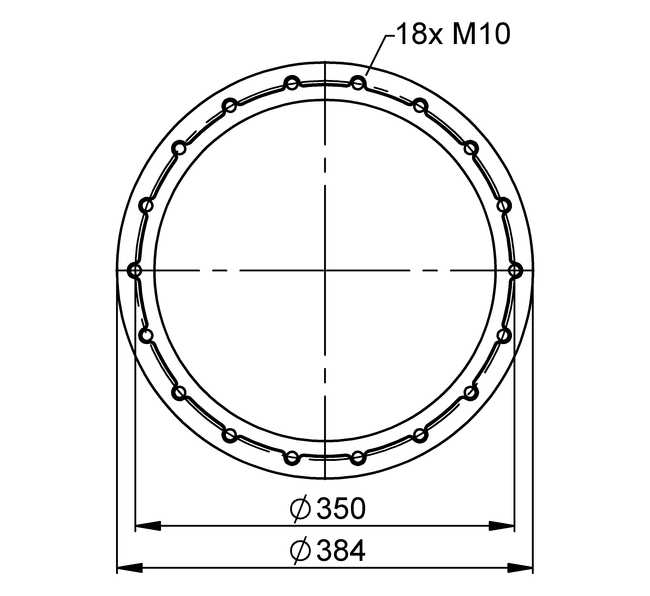

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- R
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 51
- 설치 소요 공간 (mm)
- 490
- 최대 스트로크 (mm)
- 124
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 28.7 | 38.8 | 49.0 | 58.7 | 68.4 | 78.1 | 12.2 |
| Spring rate c [N/mm] | 595 | 767 | 924 | 1,100 | 1,276 | 1,453 | 12.2 |
| Natural Frequency f0 [Hz] | 2.3 | 2.2 | 2.2 | 2.2 | 2.2 | 2.1 | 12.2 |
| Design height H: recommended 125mm, minimum 110mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 158 mm | 19.1 | 26.3 | 33.4 | 40.9 | 48 | 55.4 | 15 |
| H 130 mm | 25.8 | 35.8 | 45.1 | 54.3 | 63.9 | 73.4 | 13 |
| H 110 mm | 30 | 41.2 | 51.7 | 62.3 | 73.5 | 83.5 | 11 |
| H 90 mm | 33.9 | 45.8 | 57.7 | 69.6 | 82.1 | 93.6 | 8.3 |
| H 70 mm | 37.6 | 49.6 | 62.8 | 75.3 | 88.2 | 101 | 6 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 61775 | |
| with bead rings, 48mm bolts, nuts and washers | – | 61898 | CAD Data |
Properties
특성
- M10 · max. torque 40 Nm
