에어스프링
FD 1330-25 RS
FD 1330-25 RS — 시리즈 R 에어스프링 (최소높이 84mm · 설치공간 575mm · 스트로크 246mm)

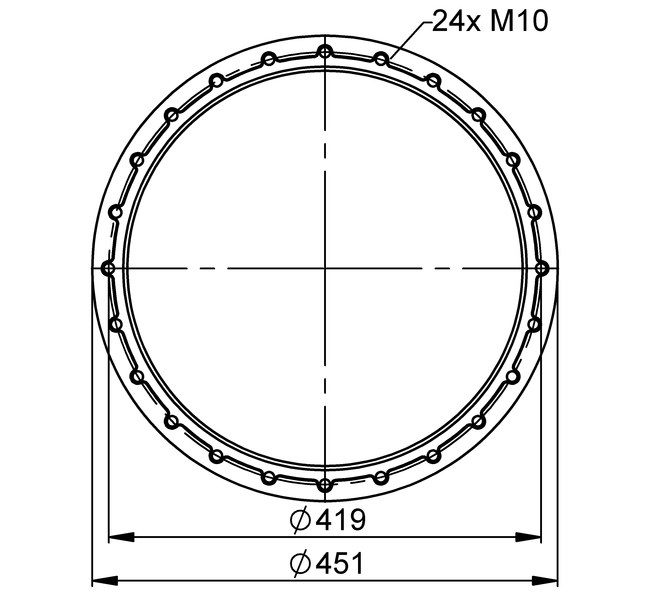

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- R
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 84
- 설치 소요 공간 (mm)
- 575
- 최대 스트로크 (mm)
- 246
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 39.0 | 51.4 | 65.3 | 77.8 | 91.1 | 103.9 | 35.0 |
| Spring rate c [N/mm] | 414 | 537 | 651 | 764 | 874 | 996 | 35.0 |
| Natural Frequency f0 [Hz] | 1.6 | 1.6 | 1.6 | 1.5 | 1.5 | 1.5 | 35.0 |
| Design height H: recommended 240mm, minimum 220mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 270 mm | 34.1 | 45.9 | 57.6 | 69.2 | 81.1 | 92.8 | 39 |
| H 240 mm | 39 | 51.4 | 65.3 | 77.8 | 91.1 | 104 | 35 |
| H 210 mm | 42.4 | 56.5 | 70.9 | 85.2 | 99.4 | 114 | 31 |
| H 180 mm | 45.8 | 61.2 | 76.5 | 91.8 | 107 | 123 | 26 |
| H 150 mm | 48.7 | 64.9 | 81 | 97.3 | 114 | 130 | 22 |
| H 120 mm | 51.4 | 68.4 | 85.7 | 103 | 120 | 137 | 17 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 61779 | |
| with bead rings, 48mm bolts, nuts and washers | – | 61904 | CAD Data |
Properties
특성
- M10 · max. torque 40 Nm
