에어스프링

FT 960-34 RS

FT 960-34 RS — 시리즈 R 에어스프링 (최소높이 114mm · 설치공간 510mm · 스트로크 336mm)

Technical Drawing

도면

FT 960-34 RS 도면 1

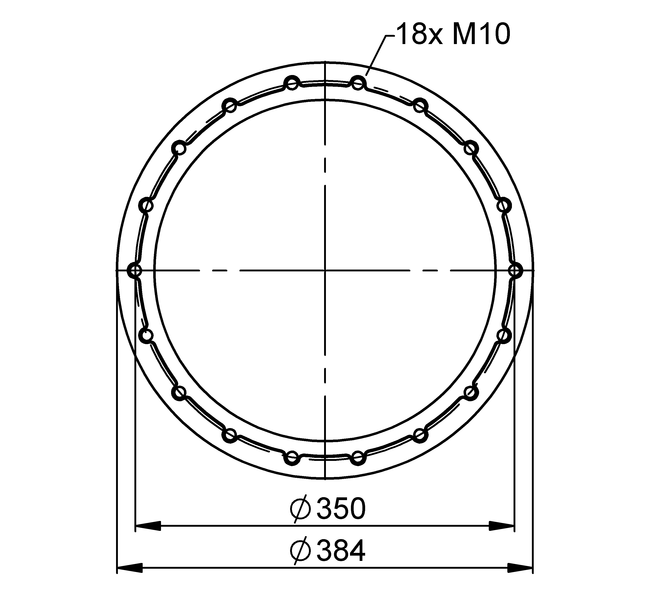

FT 960-34 RS 도면 2

FT 960-34 RS 도면 3

Specifications

제품 사양

브랜드: ContiTech
모델 시리즈 (C/D/R/S): R
Bellows 형식 (FS/FD/FT/S): FT
최소 설계 높이 (mm): 114
설치 소요 공간 (mm): 510
최대 스트로크 (mm): 336

진동 절연 — 동적 특성값 (Vibration isolation, dynamic)

Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
Force (load) F [kN]	27.9	38.0	46.6	56.8	66.3	73.9	34.8
Spring rate c [N/mm]	218	281	330	401	464	513	34.8
Natural Frequency f0 [Hz]	1.4	1.4	1.3	1.3	1.3	1.3	34.8
Design height H: recommended 330mm, minimum 315mm

공압 응용 — 정적 특성값 (Pneumatic application, static)

Force F [kN]
Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
H 404 mm	19.2	27.3	34.4	42.1	50.3	58	40
H 360 mm	24.2	33.6	42.1	51	59.8	68.4	37
H 320 mm	28.3	38	48.3	57.9	67.3	77.2	34
H 280 mm	31.3	42	52.6	63.3	74	84.7	30
H 240 mm	33.9	45.1	56.7	68.1	79.6	91.3	26
H 200 mm	36	47.8	59.8	71.8	83.9	96.9	22
H 160 mm	38.4	51.3	63.5	76.2	89.1	103	17

발주 데이터 (Purchase order data)

Type	Air Inlet	Order No.
rubber bellows only	–	61777
with bead rings, 48mm bolts, nuts and washers	–	61909	CAD Data

Properties

특성

M10 · max. torque 40 Nm
