에어스프링
FT 1330-35 RS
FT 1330-35 RS — 시리즈 R 에어스프링 (최소높이 114mm · 설치공간 570mm · 스트로크 356mm)

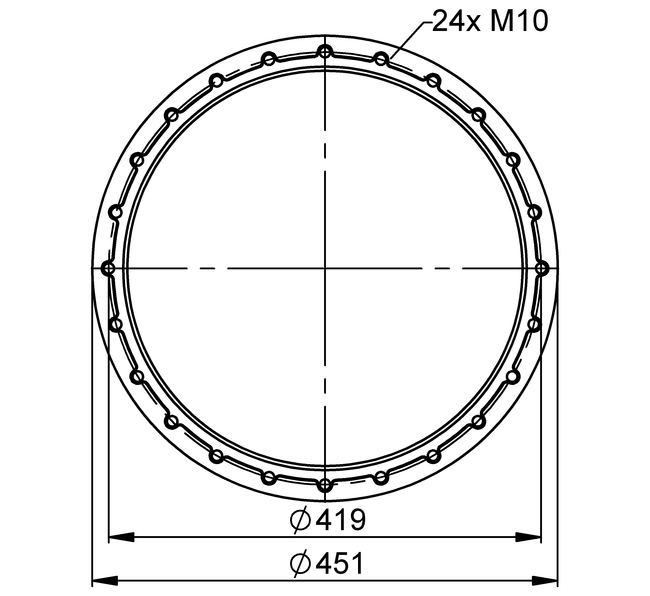

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- R
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 114
- 설치 소요 공간 (mm)
- 570
- 최대 스트로크 (mm)
- 356
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 390 mm | 35.8 | 45.5 | 56.4 | 68.5 | 79.7 | 90.8 | 55 |
| H 350 mm | 41.3 | 52.7 | 65.6 | 77.8 | 90.5 | 105 | 51 |
| H 310 mm | 45.2 | 58 | 72.5 | 86.6 | 100 | 116 | 47 |
| H 270 mm | 47.3 | 62.2 | 77.5 | 93.5 | 108 | 123 | 42 |
| H 230 mm | 49.7 | 65.6 | 81.3 | 98.5 | 114 | 130 | 35 |
| H 190 mm | 51.7 | 68.1 | 84.5 | 103 | 120 | 135 | 29 |
| H 150 mm | 54.5 | 72.1 | 89.5 | 107 | 125 | 143 | 21 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 61780 | |
| with bead rings, 48mm bolts, nuts and washers | – | 61910 | CAD Data |
Properties
특성
- M10 · max. torque 40 Nm
