에어스프링

FT 1710-38 RS

FT 1710-38 RS — 시리즈 R 에어스프링 (최소높이 114mm · 설치공간 645mm · 스트로크 356mm)

Technical Drawing

도면

FT 1710-38 RS 도면 1

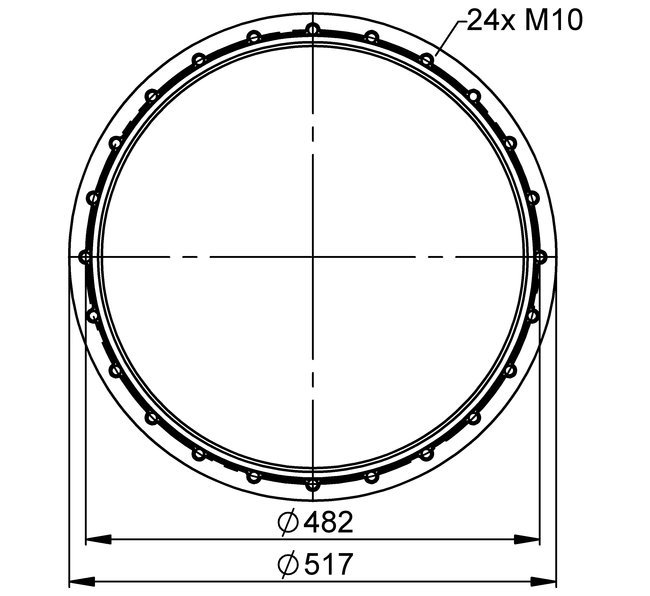

FT 1710-38 RS 도면 2

FT 1710-38 RS 도면 3

Specifications

제품 사양

브랜드: ContiTech
모델 시리즈 (C/D/R/S): R
Bellows 형식 (FS/FD/FT/S): FT
최소 설계 높이 (mm): 114
설치 소요 공간 (mm): 645
최대 스트로크 (mm): 356

공압 응용 — 정적 특성값 (Pneumatic application, static)

Force F [kN]
Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
H 390 mm	45.3	61.8	77.3	93.3	110	125	74
H 350 mm	51.3	68.9	85.3	103	121	139	67
H 310 mm	56.5	74	92.3	111	130	149	60
H 270 mm	59.8	78.7	98.1	118	138	158	52
H 230 mm	61.1	82.6	103	123	144	165	44
H 190 mm	63.9	86.2	108	129	151	172	36
H 150 mm	67.5	90.4	113	135	159	182	27

발주 데이터 (Purchase order data)

Type	Air Inlet	Order No.
rubber bellows only	–	61784
with bead rings, 48mm bolts, nuts and washers	–	61911	CAD Data

Properties

특성

M10 · max. torque 40 Nm
