에어스프링
FD 2380-24 RS
FD 2380-24 RS — 시리즈 R 에어스프링 (최소높이 86mm · 설치공간 715mm · 스트로크 229mm)

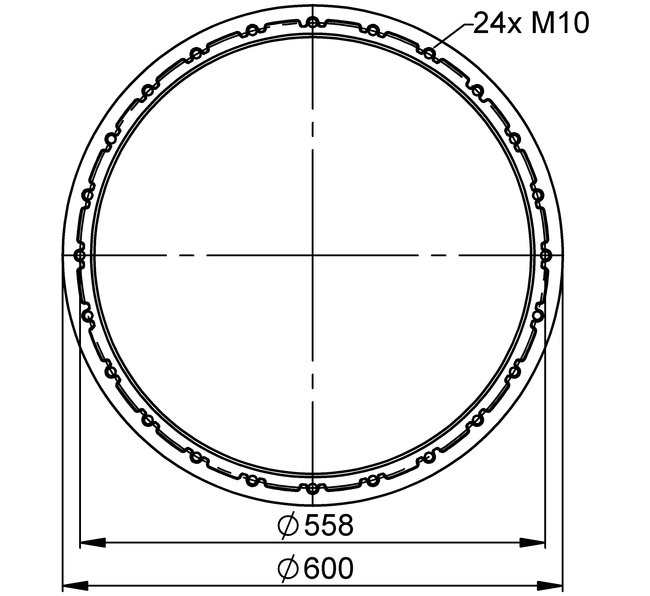

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- R
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 86
- 설치 소요 공간 (mm)
- 715
- 최대 스트로크 (mm)
- 229
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 69.2 | 90.5 | 114.9 | 137.6 | 161.4 | 186.1 | 61.6 |
| Spring rate c [N/mm] | 722 | 905 | 1,112 | 1,299 | 1,492 | 1,695 | 61.6 |
| Natural Frequency f0 [Hz] | 1.6 | 1.6 | 1.6 | 1.5 | 1.5 | 1.5 | 61.6 |
| Design height H: recommended 240mm, minimum 220mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 260 mm | 62.7 | 83.8 | 106 | 127 | 149 | 172 | 67 |
| H 240 mm | 68 | 90.7 | 114 | 137 | 161 | 184 | 62 |
| H 200 mm | 74.8 | 100 | 126 | 151 | 179 | 203 | 52 |
| H 160 mm | 81.4 | 108 | 136 | 163 | 191 | 218 | 42 |
| H 120 mm | 86.1 | 115 | 144 | 172 | 201 | 229 | 31 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 71839 | |
| with bead rings, 48mm bolts, nuts and washers | – | 61906 | CAD Data |
Properties
특성
- M10 · max. torque 40 Nm
