FD 960-22 RS — 시리즈 R 에어스프링 (최소높이 84mm · 설치공간 495mm · 스트로크 226mm)

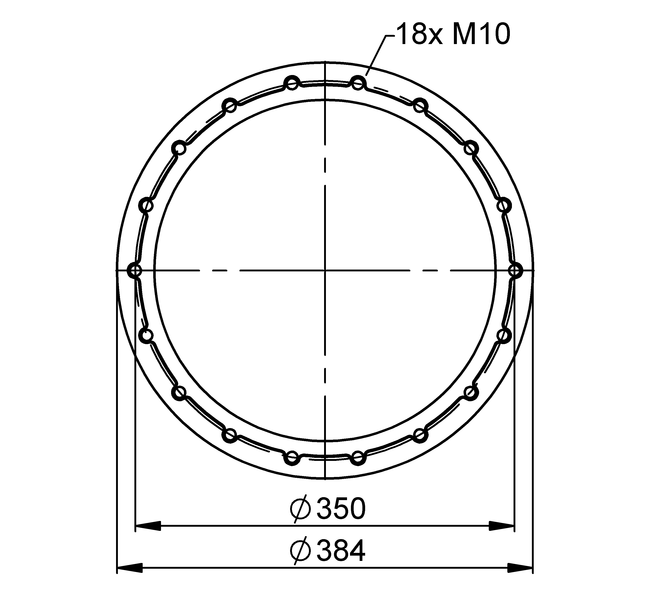

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- R
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 84
- 설치 소요 공간 (mm)
- 495
- 최대 스트로크 (mm)
- 226
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 27.4 | 35.2 | 45.6 | 54.6 | 63.1 | 71.5 | 26.5 |
| Spring rate c [N/mm] | 312 | 390 | 477 | 560 | 646 | 731 | 26.5 |
| Natural Frequency f0 [Hz] | 1.7 | 1.7 | 1.6 | 1.6 | 1.6 | 1.6 | 26.5 |
| Design height H: recommended 240mm, minimum 220mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 220 mm | 28.7 | 38.1 | 48.2 | 58.1 | 68.2 | 78.5 | 25 |
| H 200 mm | 30.9 | 41 | 51.9 | 62.9 | 73.1 | 84.1 | 23 |
| H 180 mm | 32.2 | 43.8 | 54.8 | 66.2 | 77.2 | 88.6 | 21 |
| H 160 mm | 33.9 | 46 | 57.7 | 69.5 | 81.1 | 92.9 | 19 |
| H 140 mm | 35.5 | 47.6 | 59.8 | 71.9 | 84.3 | 96.5 | 16 |
| H 120 mm | 37.3 | 50.1 | 62.3 | 74.7 | 87.4 | 100 | 14 |
| H 100 mm | 38.6 | 52.2 | 64.8 | 77.8 | 90.8 | 104 | 11 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 61776 | |
| with bead rings, 48mm bolts, nuts and washers | – | 61903 | CAD Data |
Properties
특성
- M10 · max. torque 40 Nm
