에어스프링
FD 5450-28 RS
FD 5450-28 RS — 시리즈 R 에어스프링 (최소높이 107mm · 설치공간 1000mm · 스트로크 283mm)

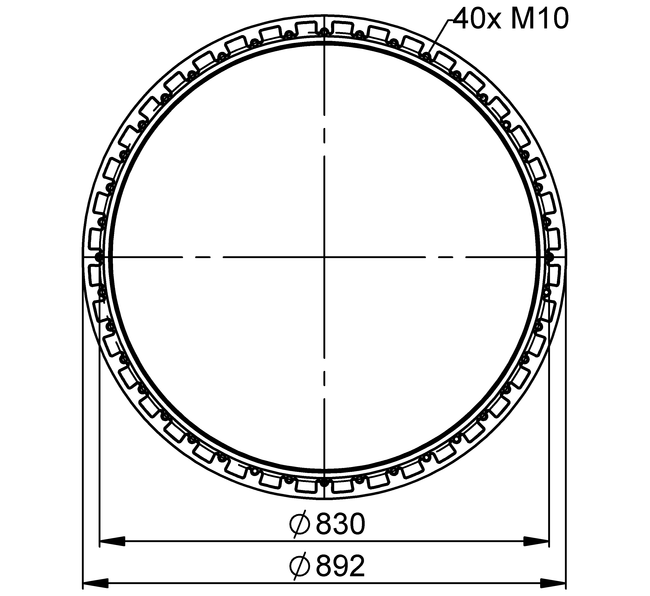

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- R
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 107
- 설치 소요 공간 (mm)
- 1000
- 최대 스트로크 (mm)
- 283
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 157.3 | 204.9 | 260.8 | 312.3 | 363.8 | 415.3 | 157.4 |
| Spring rate c [N/mm] | 1,269 | 1,581 | 1,936 | 2,260 | 2,584 | 2,908 | 157.4 |
| Natural Frequency f0 [Hz] | 1.4 | 1.4 | 1.4 | 1.3 | 1.3 | 1.3 | 157.4 |
| Design height H: recommended 280mm, minimum 260mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 280 mm | 155 | 206 | 257 | 308 | 359 | 411 | 160 |
| H 240 mm | 166 | 222 | 278 | 335 | 391 | 446 | 130 |
| H 200 mm | 176 | 233 | 292 | 354 | 413 | 472 | 99 |
| H 160 mm | 184 | 243 | 305 | 365 | 426 | 487 | 62 |
| H 120 mm | 191 | 255 | 319 | 383 | 447 | 511 | 22 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 61786 | |
| with bead rings, 48mm bolts, nuts and washers | – | 61908 | CAD Data |
Properties
특성
- M10 · max. torque 40 Nm
