FS 2870-16 RS

FS 2870-16 RS — 시리즈 R 에어스프링 (최소높이 55mm · 설치공간 770mm · 스트로크 160mm)

Technical Drawing

도면

FS 2870-16 RS 도면 1

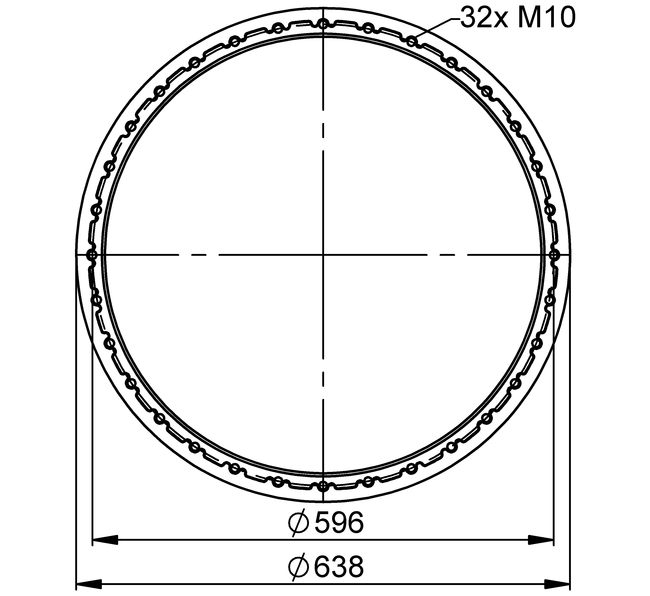

FS 2870-16 RS 도면 2

FS 2870-16 RS 도면 3

Specifications

제품 사양

브랜드: ContiTech
모델 시리즈 (C/D/R/S): R
Bellows 형식 (FS/FD/FT/S): FS
최소 설계 높이 (mm): 55
설치 소요 공간 (mm): 770
최대 스트로크 (mm): 160

진동 절연 — 동적 특성값 (Vibration isolation, dynamic)

Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
Force (load) F [kN]	88.7	116.9	145.2	173.2	202.1	224.9	45.2
Spring rate c [N/mm]	1,406	1,762	2,137	2,483	2,845	3,140	45.2
Natural Frequency f0 [Hz]	2.0	2.0	1.9	1.9	1.9	1.8	45.2
Design height H: recommended 150mm, minimum 130mm

공압 응용 — 정적 특성값 (Pneumatic application, static)

Force F [kN]
Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
H 180 mm	70.7	93.8	117	140	164	186	53
H 160 mm	82.9	108	136	161	188	213	48
H 140 mm	94	123	152	181	209	238	42
H 120 mm	105	135	166	196	229	259	37
H 100 mm	112	144	178	209	241	273	30
H 80 mm	118	151	185	218	251	286	24
H 60 mm	121	157	191	226	261	295	17

발주 데이터 (Purchase order data)

Type	Air Inlet	Order No.
rubber bellows only	–	600608
with bead rings, 48mm bolts, nuts and washers	–	61901	CAD Data

Properties

특성

M10 · max. torque 40 Nm
