에어스프링

FT 2870-45 RS

FT 2870-45 RS — 시리즈 R 에어스프링 (최소높이 126mm · 설치공간 775mm · 스트로크 444mm)

Technical Drawing

도면

FT 2870-45 RS 도면 1

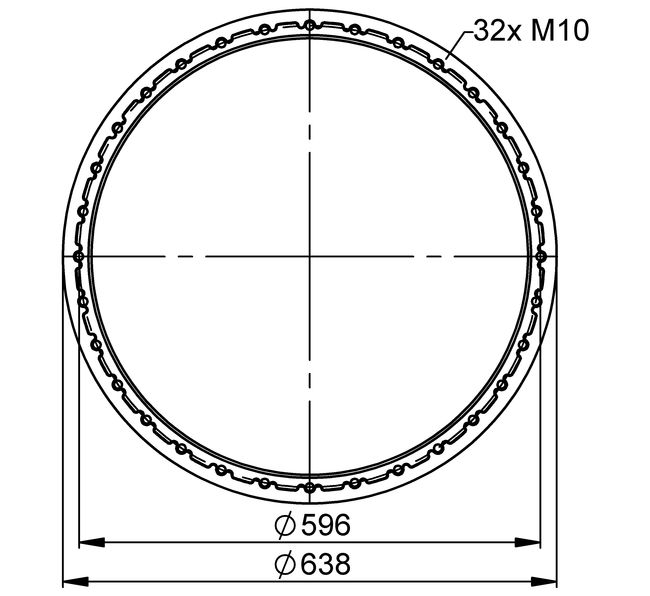

FT 2870-45 RS 도면 2

FT 2870-45 RS 도면 3

Specifications

제품 사양

브랜드: ContiTech
모델 시리즈 (C/D/R/S): R
Bellows 형식 (FS/FD/FT/S): FT
최소 설계 높이 (mm): 126
설치 소요 공간 (mm): 775
최대 스트로크 (mm): 444

공압 응용 — 정적 특성값 (Pneumatic application, static)

Force F [kN]
Pressure p [bar]	3	4	5	6	7	8	Vol. V [l]
H 480 mm	65.5	85	106	126	151	173	150
H 400 mm	83	109	135	162	189	216	130
H 320 mm	95	123	153	183	213	243	100
H 240 mm	101	133	164	196	227	261	73
H 160 mm	110	142	177	210	244	277	41

발주 데이터 (Purchase order data)

Type	Air Inlet	Order No.
rubber bellows only	–	61790
with bead rings, 48mm bolts, nuts and washers	–	61912	CAD Data

Properties

특성

M10 · max. torque 40 Nm
