에어스프링
FD 138-18 DS
FD 138-18 DS — 시리즈 D 에어스프링 (최소높이 75mm · 설치공간 245mm · 스트로크 175mm)

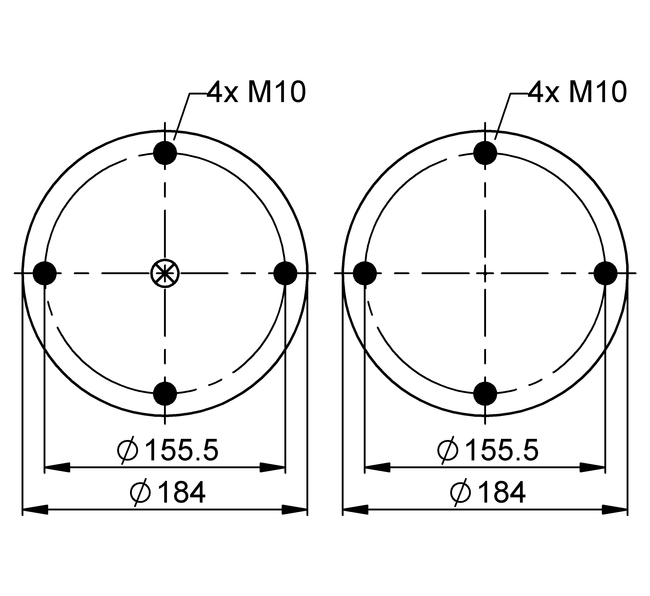

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 75
- 설치 소요 공간 (mm)
- 245
- 최대 스트로크 (mm)
- 175
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 3.9 | 5.3 | 6.7 | 8.2 | 9.7 | 11.3 | 4.1 |
| Spring rate c [N/mm] | 76 | 97 | 119 | 140 | 161 | 182 | 4.1 |
| Natural Frequency f0 [Hz] | 2.2 | 2.2 | 2.1 | 2.1 | 2.1 | 2.0 | 4.1 |
| Design height H: recommended 200mm, minimum 180mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 220 mm | 2.9 | 4.03 | 5.16 | 6.41 | 7.65 | 8.98 | 4.3 |
| H 200 mm | 3.86 | 5.27 | 6.68 | 8.21 | 9.73 | 11.3 | 4.1 |
| H 150 mm | 5.9 | 8 | 10.1 | 12.4 | 14.7 | 16.9 | 3.2 |
| H 100 mm | 8.2 | 10.9 | 13.7 | 16.6 | 19.4 | 22.4 | 2 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 66501 | |
| with dismountable plates | G1/2 | 66505 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
