에어스프링
FS 614-13 DS
FS 614-13 DS — 시리즈 D 에어스프링 (최소높이 50mm · 설치공간 425mm · 스트로크 125mm)

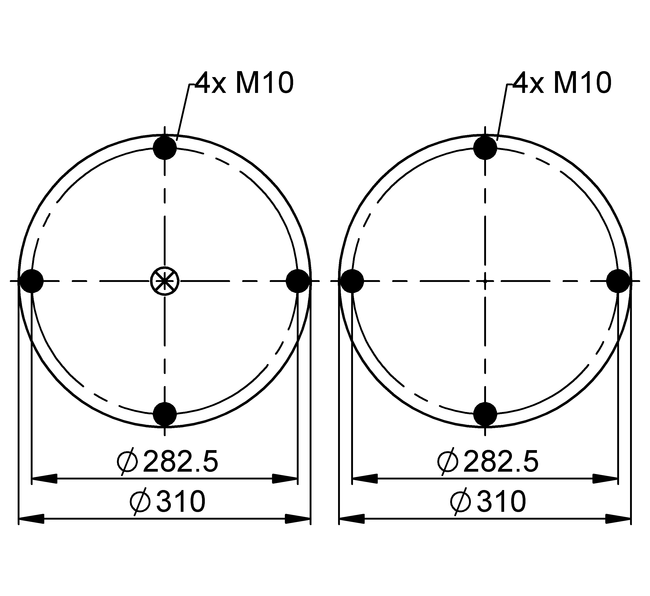

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 50
- 설치 소요 공간 (mm)
- 425
- 최대 스트로크 (mm)
- 125
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 17.5 | 23.7 | 30.1 | 36.6 | 43.3 | 50.2 | 9.8 |
| Spring rate c [N/mm] | 429 | 558 | 685 | 804 | 922 | 1,039 | 9.8 |
| Natural Frequency f0 [Hz] | 2.5 | 2.4 | 2.4 | 2.4 | 2.3 | 2.3 | 9.8 |
| Design height H: recommended 130mm, minimum 110mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 150 mm | 12.9 | 17.8 | 22.8 | 28.1 | 33.5 | 39.2 | 11 |
| H 130 mm | 17.5 | 23.7 | 30.1 | 36.6 | 43.3 | 50.2 | 9.8 |
| H 100 mm | 23.2 | 31.1 | 39 | 47.2 | 55.4 | 63.8 | 7.6 |
| H 80 mm | 26.2 | 34.9 | 43.8 | 52.7 | 61.7 | 70.8 | 5.9 |
| H 60 mm | 28.2 | 37.5 | 46.9 | 56.4 | 65.9 | 75.5 | 4.1 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 68043 | |
| with dismountable plates | G1/2 | 68045 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
