에어스프링
FS 138-8 DS
FS 138-8 DS — 시리즈 D 에어스프링 (최소높이 50mm · 설치공간 245mm · 스트로크 80mm)

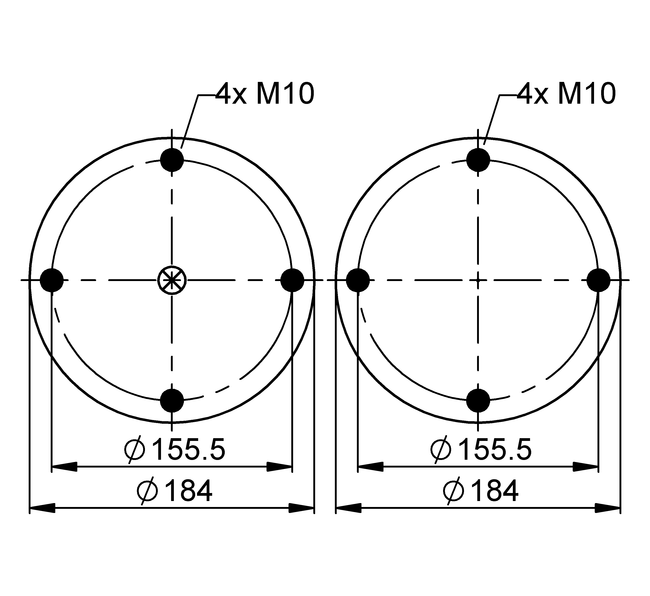

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 50
- 설치 소요 공간 (mm)
- 245
- 최대 스트로크 (mm)
- 80
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 5.3 | 7.2 | 9.1 | 11.1 | 13.2 | 15.3 | 1.8 |
| Spring rate c [N/mm] | 204 | 261 | 318 | 376 | 432 | 492 | 1.8 |
| Natural Frequency f0 [Hz] | 3.1 | 3.0 | 2.9 | 2.9 | 2.9 | 2.8 | 1.8 |
| Design height H: recommended 100mm, minimum 75mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 120 mm | 3.57 | 4.94 | 6.38 | 7.81 | 9.37 | 10.9 | 2 |
| H 100 mm | 5.28 | 7.15 | 9.13 | 11.1 | 13.2 | 15.3 | 1.8 |
| H 80 mm | 7.09 | 9.49 | 12 | 14.6 | 17.3 | 19.9 | 1.4 |
| H 60 mm | 8.71 | 11.6 | 14.6 | 17.6 | 20.7 | 23.7 | 0.84 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 66503 | |
| with dismountable plates | G1/2 | 66507 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
