에어스프링
FT 138-26 DS
FT 138-26 DS — 시리즈 D 에어스프링 (최소높이 100mm · 설치공간 245mm · 스트로크 250mm)

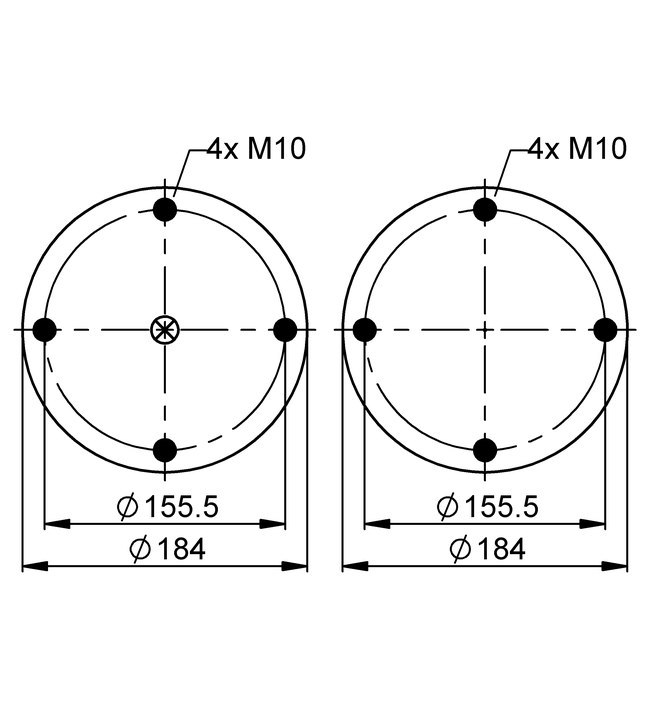

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 100
- 설치 소요 공간 (mm)
- 245
- 최대 스트로크 (mm)
- 250
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 290 mm | 3.75 | 5.15 | 6.61 | 8.11 | 9.65 | 11.2 | 6.3 |
| H 240 mm | 5.17 | 7.01 | 8.9 | 10.8 | 12.8 | 14.7 | 5.4 |
| H 190 mm | 6.38 | 8.62 | 10.9 | 13.3 | 15.7 | 18.1 | 4.5 |
| H 140 mm | 8.16 | 10.9 | 13.7 | 16.6 | 19.5 | 22.5 | 3.7 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 66502 | |
| with dismountable plates | G1/2 | 66506 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
