FS 412-10 DS
FS 412-10 DS — 시리즈 D 에어스프링 (최소높이 50mm · 설치공간 350mm · 스트로크 100mm)

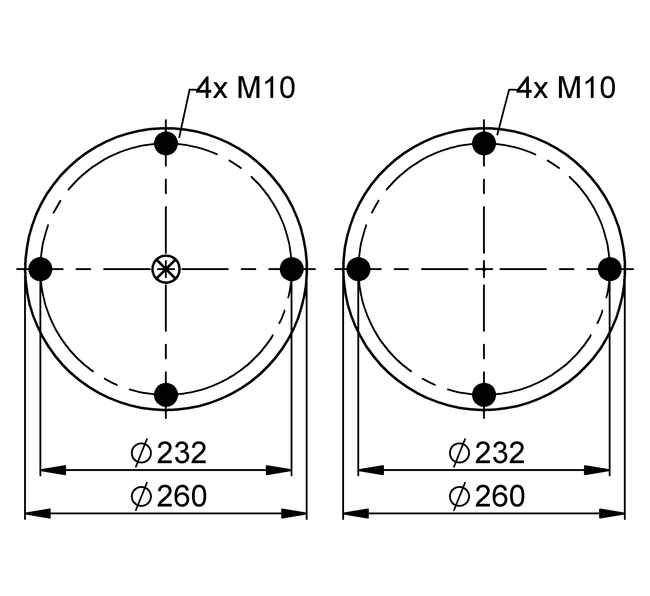

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 50
- 설치 소요 공간 (mm)
- 350
- 최대 스트로크 (mm)
- 100
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 11.4 | 15.3 | 19.2 | 23.2 | 27.1 | 31.1 | 5.5 |
| Spring rate c [N/mm] | 290 | 372 | 451 | 531 | 612 | 689 | 5.5 |
| Natural Frequency f0 [Hz] | 2.5 | 2.5 | 2.4 | 2.4 | 2.4 | 2.4 | 5.5 |
| Design height H: recommended 120mm, minimum 100mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 120 mm | 11.2 | 15.1 | 18.9 | 22.9 | 27 | 31.4 | 5.5 |
| H 100 mm | 13.9 | 18.5 | 23.4 | 28.1 | 33.1 | 38.3 | 4.6 |
| H 80 mm | 16.5 | 22.1 | 27.6 | 33.4 | 39.1 | 45 | 3.4 |
| H 60 mm | 18.5 | 24.8 | 31 | 37.2 | 43.6 | 50 | 2.2 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 67961 | |
| with dismountable plates | G1/2 | 67962 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
