FD 76-14 DI CR
FD 76-14 DI CR — 시리즈 D 에어스프링 (최소높이 80mm · 설치공간 195mm · 스트로크 115mm)

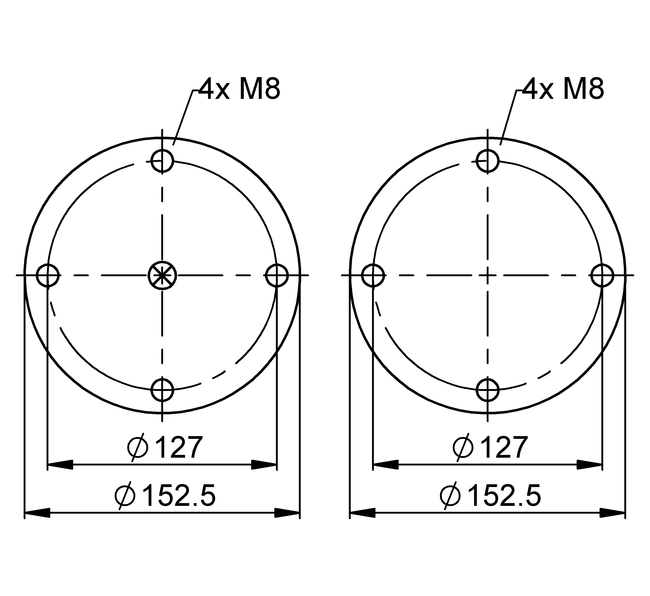

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 80
- 설치 소요 공간 (mm)
- 195
- 최대 스트로크 (mm)
- 115
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 2.6 | 3.5 | 4.5 | 5.5 | 6.5 | 7.6 | 2.0 |
| Spring rate c [N/mm] | 68 | 86 | 104 | 122 | 140 | 157 | 2.0 |
| Natural Frequency f0 [Hz] | 2.5 | 2.4 | 2.4 | 2.3 | 2.3 | 2.3 | 2.0 |
| Design height H: recommended 160mm, minimum 150mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 160 mm | 2.58 | 3.52 | 4.5 | 5.5 | 6.54 | 7.6 | 2 |
| H 140 mm | 3.3 | 4.46 | 5.64 | 6.84 | 8.07 | 9.33 | 1.7 |
| H 120 mm | 3.88 | 5.21 | 6.57 | 7.96 | 9.38 | 10.8 | 1.5 |
| H 100 mm | 4.59 | 6.16 | 7.76 | 9.4 | 11.1 | 12.8 | 1.2 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| CR-Rubber bellowswith dismountable aluminium plates | G1/2 | 69838 | CAD Data |
| rubber bellows only | – | 77215 | |
Properties
특성
- M8 · max. torque 12 Nm
- G1/2 · max. torque 25 Nm
