FT 614-36 DS — 시리즈 D 에어스프링 (최소높이 100mm · 설치공간 425mm · 스트로크 380mm)

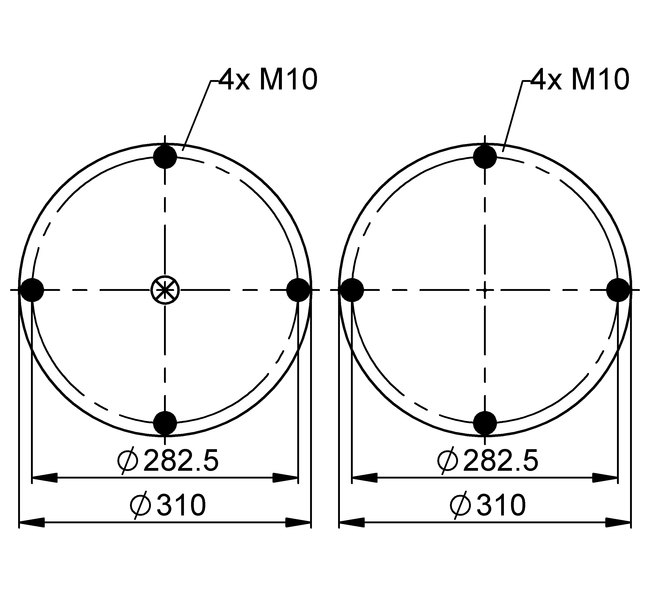

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 100
- 설치 소요 공간 (mm)
- 425
- 최대 스트로크 (mm)
- 380
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 400 mm | 13.3 | 18 | 22.8 | 27.9 | 33.3 | 38.9 | 28 |
| H 420 mm | 11.8 | 16 | 20.4 | 25 | 30.1 | 35.3 | 28 |
| H 350 mm | 16.7 | 22.4 | 28.2 | 34.2 | 40.5 | 46.9 | 25 |
| H 300 mm | 19.4 | 26 | 32.5 | 39.3 | 46.3 | 53.5 | 22 |
| H 250 mm | 21.8 | 29 | 36.4 | 43.8 | 51.7 | 60.5 | 18 |
| H 200 mm | 24.7 | 32.9 | 41.1 | 49.6 | 58.5 | 67.4 | 14 |
| H 150 mm | 27.6 | 36.6 | 45.7 | 55 | 64.6 | 74.2 | 10 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 68044 | |
| with dismountable plates | G1/2 | 68047 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
