FT 44-15 DI CR
FT 44-15 DI CR — 시리즈 D 에어스프링 (최소높이 90mm · 설치공간 140mm · 스트로크 110mm)

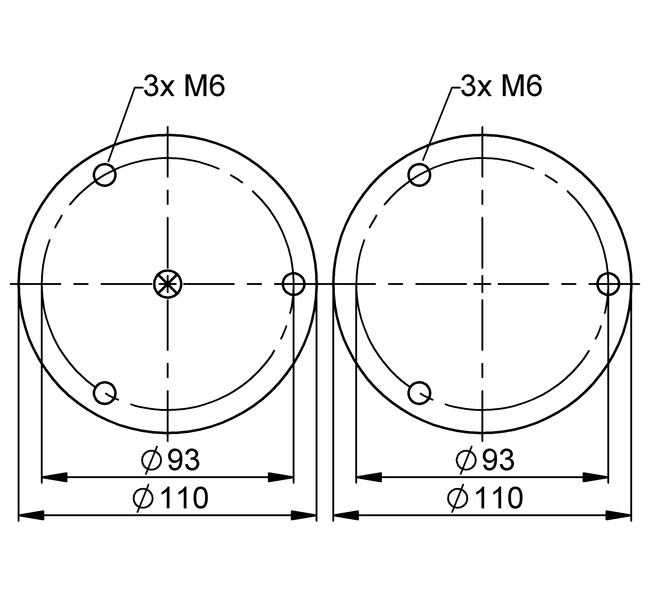

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 90
- 설치 소요 공간 (mm)
- 140
- 최대 스트로크 (mm)
- 110
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 180 mm | 1.12 | 1.52 | 1.94 | 2.37 | 2.8 | 3.23 | 1.1 |
| H 160 mm | 1.44 | 1.96 | 2.49 | 3.01 | 3.55 | 4.08 | 1 |
| H 140 mm | 1.75 | 2.36 | 2.97 | 3.58 | 4.19 | 4.81 | 0.92 |
| H 120 mm | 2.01 | 2.69 | 3.38 | 4.07 | 4.76 | 5.47 | 0.78 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| CR-Rubber bellowswith dismountable aluminium plates | G3/8 | 70207 | CAD Data |
| rubber bellows only | – | 79456 | |
Properties
특성
- M6 · max. torque 5 Nm
- G3/8 · max. torque 15 Nm
