에어스프링
FS 76-7 DS CR
FS 76-7 DS CR — 시리즈 D 에어스프링 (최소높이 50mm · 설치공간 190mm · 스트로크 55mm)

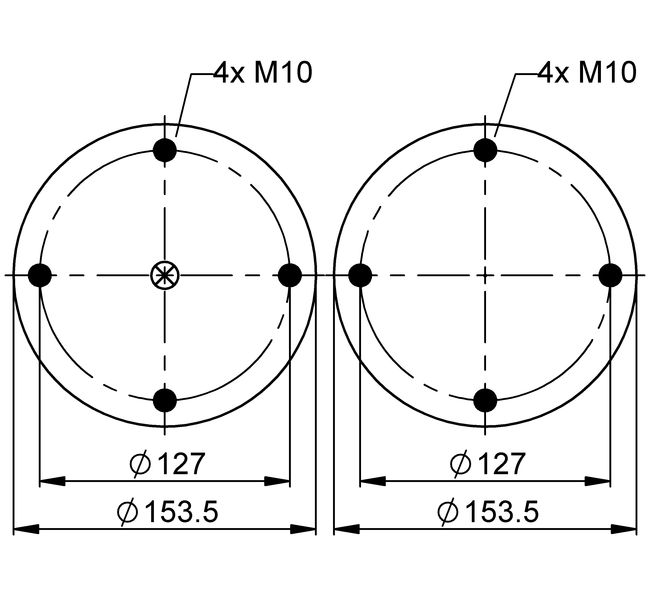

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 50
- 설치 소요 공간 (mm)
- 190
- 최대 스트로크 (mm)
- 55
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 3.1 | 4.2 | 5.3 | 6.4 | 7.5 | 8.7 | 0.9 |
| Spring rate c [N/mm] | 159 | 201 | 246 | 286 | 332 | 375 | 0.9 |
| Natural Frequency f0 [Hz] | 3.5 | 3.4 | 3.4 | 3.3 | 3.3 | 3.3 | 0.9 |
| Design height H: recommended 85mm, minimum 75mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 90 mm | 2.66 | 3.63 | 4.62 | 5.62 | 6.67 | 7.75 | 0.91 |
| H 80 mm | 3.43 | 4.63 | 5.83 | 7.05 | 8.32 | 9.63 | 0.8 |
| H 70 mm | 4.17 | 5.57 | 6.99 | 8.42 | 9.89 | 11.4 | 0.67 |
| H 60 mm | 4.94 | 6.54 | 8.19 | 9.83 | 11.5 | 13.2 | 0.51 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 77671 | |
| CR-Rubber bellowswith dismountable plates | G1/2 | 70216 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
