FS 816-15 DS
FS 816-15 DS — 시리즈 D 에어스프링 (최소높이 50mm · 설치공간 445mm · 스트로크 140mm)

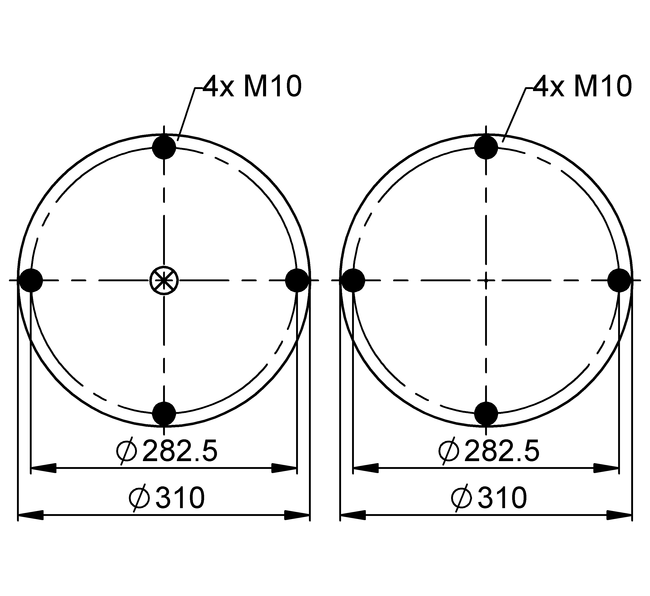

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 50
- 설치 소요 공간 (mm)
- 445
- 최대 스트로크 (mm)
- 140
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 18.9 | 25.3 | 32.0 | 38.5 | 45.0 | 51.3 | 12.7 |
| Spring rate c [N/mm] | 382 | 486 | 589 | 693 | 796 | 892 | 12.7 |
| Natural Frequency f0 [Hz] | 2.2 | 2.2 | 2.1 | 2.1 | 2.1 | 2.1 | 12.7 |
| Design height H: recommended 150mm, minimum 130mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 170 mm | 14.4 | 19.6 | 24.9 | 30.4 | 36.1 | 14 | |
| H 130 mm | 21.9 | 29.4 | 37 | 44.7 | 52.7 | 61 | 11 |
| H 100 mm | 26.5 | 35.4 | 44.4 | 53.4 | 62.7 | 72.2 | 8.6 |
| H 80 mm | 28.7 | 38.3 | 47.9 | 57.5 | 67.4 | 77.5 | 6.8 |
| H 60 mm | 30.1 | 40.1 | 50.1 | 60.2 | 70.5 | 81 | 4.9 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 69687 | |
| with dismountable plates | G1/2 | 70043 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
