에어스프링
FS 22-3 DI CR
FS 22-3 DI CR — 시리즈 D 에어스프링 (최소높이 50mm · 설치공간 95mm · 스트로크 20mm)

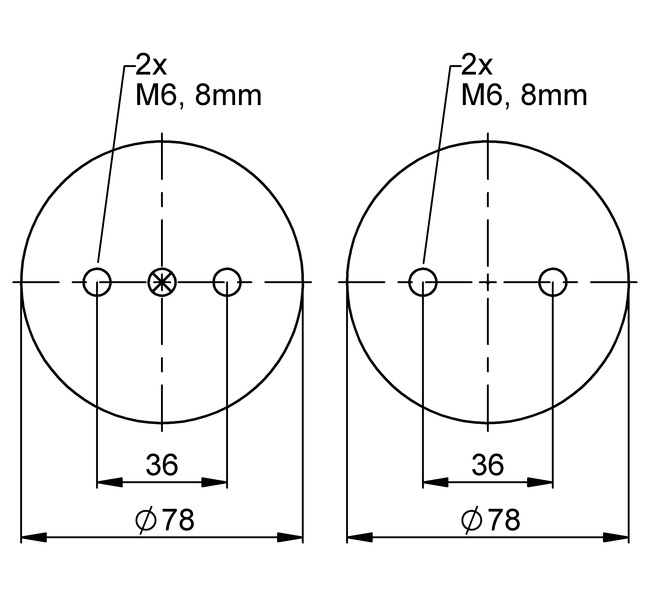

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 50
- 설치 소요 공간 (mm)
- 95
- 최대 스트로크 (mm)
- 20
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 0.9 | 1.2 | 1.5 | 1.7 | 2.0 | 2.3 | 0.1 |
| Spring rate c [N/mm] | 84 | 103 | 123 | 142 | 162 | 180 | 0.1 |
| Natural Frequency f0 [Hz] | 4.9 | 4.7 | 4.6 | 4.5 | 4.5 | 4.4 | 0.1 |
| Design height H: recommended 60mm, minimum 55mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 60 mm | 0.84 | 1.11 | 1.39 | 1.68 | 1.97 | 2.26 | 0.084 |
| H 50 mm | 1.41 | 1.78 | 2.16 | 2.53 | 2.91 | 3.3 | 0.052 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 79453 | |
| CR-Rubber bellowswith dismountable aluminium plates | G1/4 A = 0 mm excentrical | 69342 | CAD Data |
Properties
특성
- M6 · max. torque 5 Nm
- G1/4 · max. torque 15 Nm
