에어스프링
FD 412-18 DS
FD 412-18 DS — 시리즈 D 에어스프링 (최소높이 75mm · 설치공간 350mm · 스트로크 225mm)

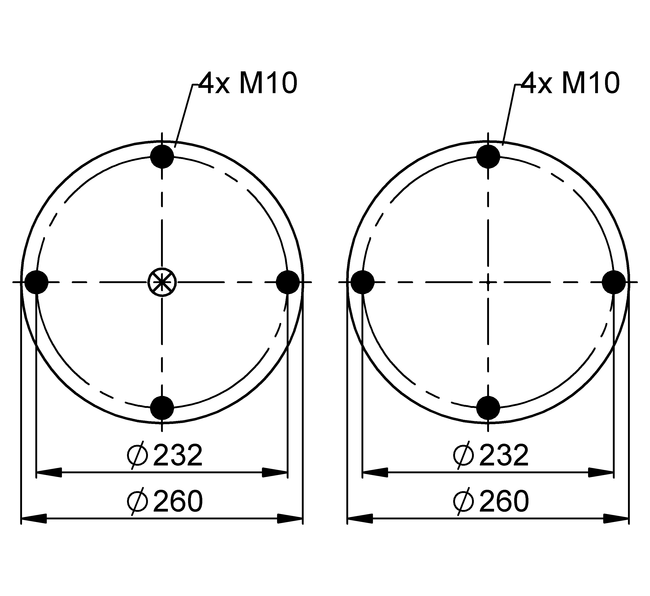

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 75
- 설치 소요 공간 (mm)
- 350
- 최대 스트로크 (mm)
- 225
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 12.0 | 16.3 | 20.4 | 24.5 | 28.7 | 32.9 | 12.1 |
| Spring rate c [N/mm] | 155 | 200 | 244 | 287 | 331 | 374 | 12.1 |
| Natural Frequency f0 [Hz] | 1.8 | 1.8 | 1.7 | 1.7 | 1.7 | 1.7 | 12.1 |
| Design height H: recommended 220mm, minimum 200mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 250 mm | 9.38 | 12.5 | 15.8 | 19.4 | 23.2 | 27.2 | 13 |
| H 200 mm | 12.9 | 17.2 | 21.6 | 26.2 | 31.2 | 36.1 | 11 |
| H 150 mm | 15.9 | 21.1 | 26.5 | 32 | 37.9 | 44 | 8.5 |
| H 100 mm | 19.1 | 25.2 | 31.5 | 38 | 44.8 | 51.6 | 5.6 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 66318 | |
| with dismountable plates | G1/2 | 66334 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
