FT 412-32 DS — 시리즈 D 에어스프링 (최소높이 100mm · 설치공간 350mm · 스트로크 330mm)

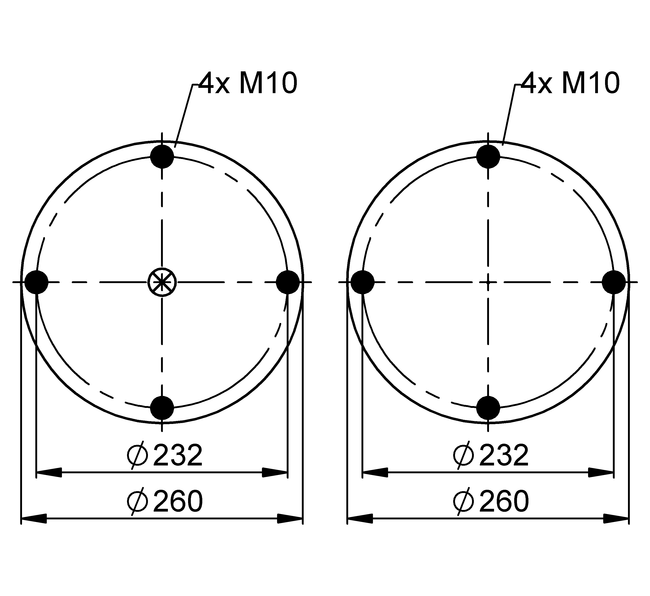

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 100
- 설치 소요 공간 (mm)
- 350
- 최대 스트로크 (mm)
- 330
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 350 mm | 9.76 | 13.2 | 16.7 | 20.5 | 24.3 | 28.4 | 17 |
| H 300 mm | 12.3 | 16.5 | 20.8 | 25.3 | 29.9 | 34.7 | 15 |
| H 250 mm | 14.4 | 19.3 | 24.2 | 29.4 | 34.5 | 39.9 | 13 |
| H 200 mm | 16.4 | 22 | 27.7 | 33.5 | 39.4 | 45.6 | 10 |
| H 150 mm | 18.8 | 25.1 | 31.4 | 37.8 | 44.2 | 50.7 | 7.2 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 66338 | |
| with dismountable plates | G1/2 | 66339 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
