에어스프링
FD 210-22 DS
FD 210-22 DS — 시리즈 D 에어스프링 (최소높이 75mm · 설치공간 300mm · 스트로크 225mm)

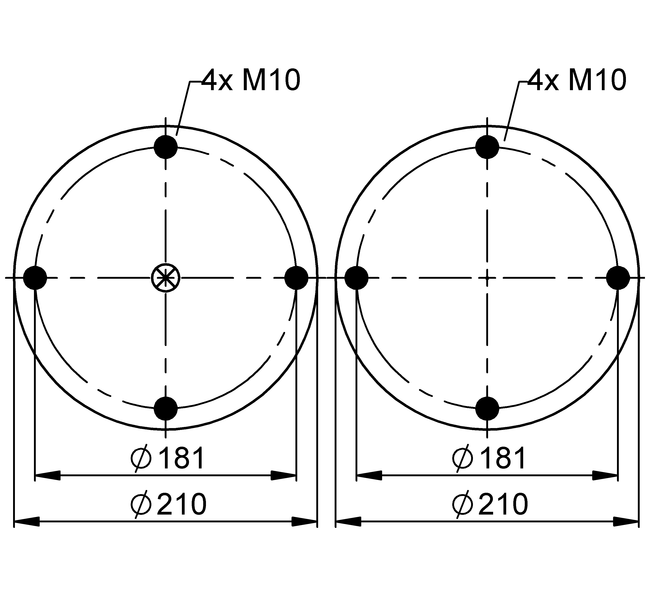

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 75
- 설치 소요 공간 (mm)
- 300
- 최대 스트로크 (mm)
- 225
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 6.7 | 9.2 | 11.5 | 13.9 | 16.3 | 18.7 | 7.2 |
| Spring rate c [N/mm] | 100 | 124 | 148 | 171 | 195 | 219 | 7.2 |
| Natural Frequency f0 [Hz] | 1.9 | 1.8 | 1.8 | 1.8 | 1.7 | 1.7 | 7.2 |
| Design height H: recommended 220mm, minimum 200mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 250 mm | 5.28 | 7.22 | 9.16 | 11.2 | 13.2 | 15.1 | 8 |
| H 200 mm | 7.66 | 10.3 | 13 | 15.7 | 18.4 | 21.1 | 6.7 |
| H 150 mm | 9.98 | 13.4 | 16.7 | 20.2 | 23.6 | 27 | 5.2 |
| H 100 mm | 12.4 | 16.5 | 20.6 | 24.8 | 28.9 | 33 | 3.3 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 66993 | |
| with dismountable plates | G1/2 | 67403 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
