에어스프링
FD 816-30 DS
FD 816-30 DS — 시리즈 D 에어스프링 (최소높이 75mm · 설치공간 460mm · 스트로크 315mm)

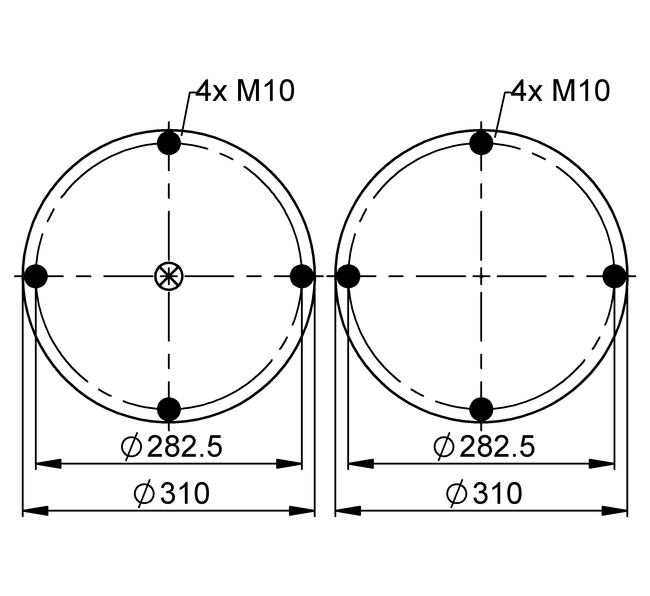

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 75
- 설치 소요 공간 (mm)
- 460
- 최대 스트로크 (mm)
- 315
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 17.6 | 23.9 | 30.0 | 36.0 | 42.4 | 48.7 | 27.3 |
| Spring rate c [N/mm] | 171 | 217 | 264 | 310 | 356 | 401 | 27.3 |
| Natural Frequency f0 [Hz] | 1.6 | 1.5 | 1.5 | 1.5 | 1.5 | 1.4 | 27.3 |
| Design height H: recommended 300mm, minimum 280mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 350 mm | 12.6 | 17 | 21.9 | 26.5 | 31.5 | 30 | |
| H 300 mm | 17.6 | 23.9 | 29.9 | 36 | 42.4 | 48.7 | 27 |
| H 250 mm | 21.5 | 28.9 | 36.2 | 43.3 | 51 | 58.4 | 24 |
| H 200 mm | 25.5 | 34.4 | 43 | 51.4 | 60.5 | 69.3 | 19 |
| H 150 mm | 29.2 | 39.2 | 49 | 58.5 | 68.7 | 78.5 | 15 |
| H 100 mm | 31.2 | 41.8 | 52.3 | 62.2 | 73 | 83.3 | 11 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 68050 | |
| with dismountable plates | G1/2 | 68052 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
