에어스프링
FS 76-7 DI CR
FS 76-7 DI CR — 시리즈 D 에어스프링 (최소높이 55mm · 설치공간 190mm · 스트로크 55mm)

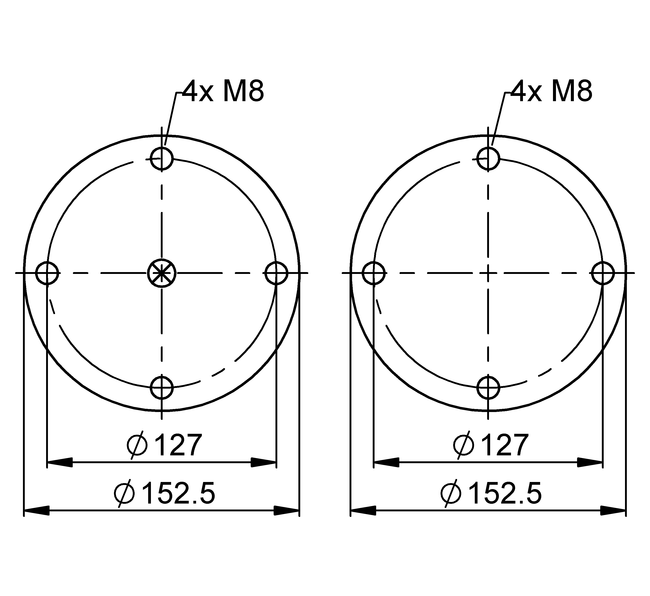

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 55
- 설치 소요 공간 (mm)
- 190
- 최대 스트로크 (mm)
- 55
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 3.1 | 4.2 | 5.3 | 6.4 | 7.5 | 8.7 | 0.9 |
| Spring rate c [N/mm] | 159 | 201 | 246 | 286 | 332 | 375 | 0.9 |
| Natural Frequency f0 [Hz] | 3.5 | 3.4 | 3.4 | 3.3 | 3.3 | 3.3 | 0.9 |
| Design height H: recommended 90mm, minimum 75mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 100 mm | 2.27 | 3.12 | 3.99 | 4.89 | 5.82 | 6.79 | 0.97 |
| H 90 mm | 3.05 | 4.15 | 5.25 | 6.35 | 7.51 | 8.72 | 0.87 |
| H 80 mm | 3.81 | 5.11 | 6.42 | 7.76 | 9.13 | 10.5 | 0.75 |
| H 70 mm | 4.54 | 6.03 | 7.55 | 9.08 | 10.7 | 12.3 | 0.6 |
| H 60 mm | 5.34 | 7.06 | 8.82 | 10.6 | 12.4 | 14.2 | 0.43 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 77671 | |
| CR-Rubber bellowswith dismountable aluminium plates | G1/2 | 70208 | CAD Data |
Properties
특성
- M8 · max. torque 12 Nm
- G1/2 · max. torque 25 Nm
