FS 210-10 DS
FS 210-10 DS — 시리즈 D 에어스프링 (최소높이 50mm · 설치공간 300mm · 스트로크 100mm)

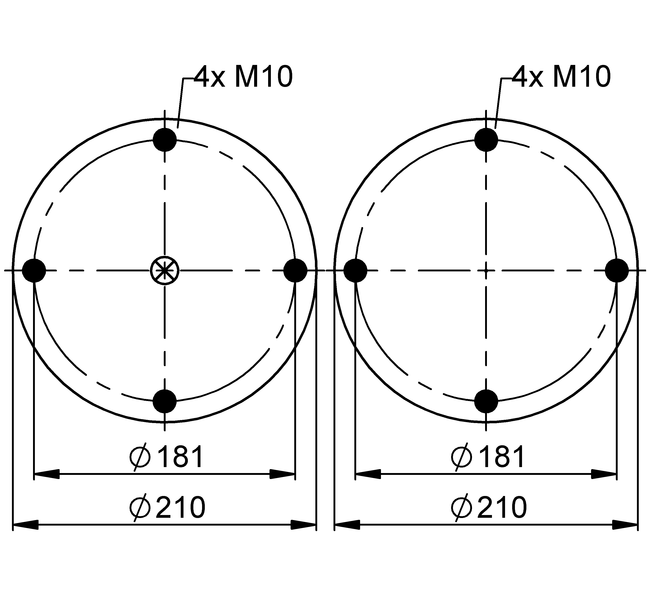

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 50
- 설치 소요 공간 (mm)
- 300
- 최대 스트로크 (mm)
- 100
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 6.9 | 9.4 | 11.9 | 14.4 | 16.9 | 19.3 | 3.4 |
| Spring rate c [N/mm] | 203 | 257 | 313 | 369 | 428 | 481 | 3.4 |
| Natural Frequency f0 [Hz] | 2.7 | 2.6 | 2.6 | 2.5 | 2.5 | 2.5 | 3.4 |
| Design height H: recommended 120mm, minimum 100mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 120 mm | 6.94 | 9.41 | 11.9 | 14.4 | 16.9 | 19.3 | 3.4 |
| H 100 mm | 8.94 | 12.1 | 15.2 | 18.3 | 21.4 | 24.4 | 2.9 |
| H 80 mm | 10.9 | 14.6 | 18.3 | 22 | 25.7 | 29.3 | 2.2 |
| H 60 mm | 12.2 | 16.4 | 20.4 | 24.6 | 28.7 | 32.7 | 1.4 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 66992 | |
| with dismountable plates | G1/2 | 67404 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
