에어스프링
FT 210-32 DS
FT 210-32 DS — 시리즈 D 에어스프링 (최소높이 100mm · 설치공간 300mm · 스트로크 330mm)

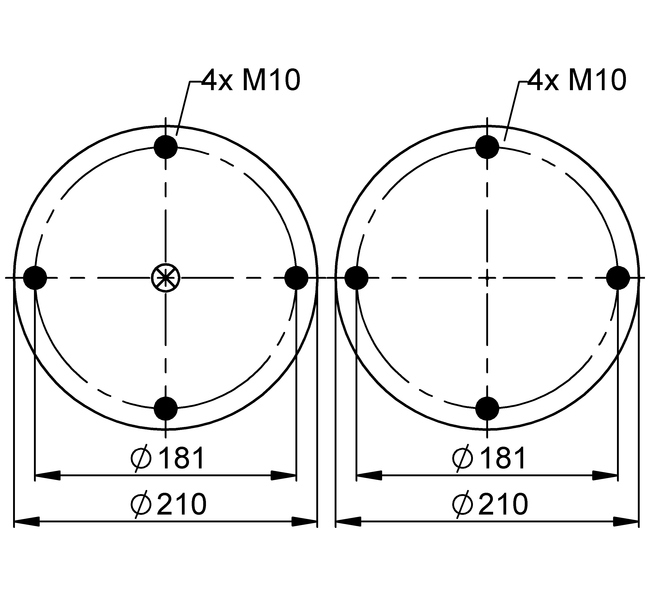

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 100
- 설치 소요 공간 (mm)
- 300
- 최대 스트로크 (mm)
- 330
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 350 mm | 5.62 | 7.66 | 9.75 | 11.8 | 14 | 16.3 | 11 |
| H 300 mm | 7.1 | 9.56 | 12 | 14.5 | 17.1 | 19.8 | 9.5 |
| H 250 mm | 8.62 | 11.6 | 14.6 | 17.6 | 20.7 | 24 | 8.2 |
| H 200 mm | 10.3 | 13.8 | 17.3 | 20.8 | 24.4 | 28.3 | 6.6 |
| H 150 mm | 12.1 | 16.1 | 20.1 | 24.2 | 28.3 | 32.6 | 4.7 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 66994 | |
| with dismountable plates | G1/2 | 67402 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
