에어스프링
FD 209-21 DS
FD 209-21 DS — 시리즈 D 에어스프링 (최소높이 75mm · 설치공간 275mm · 스트로크 205mm)

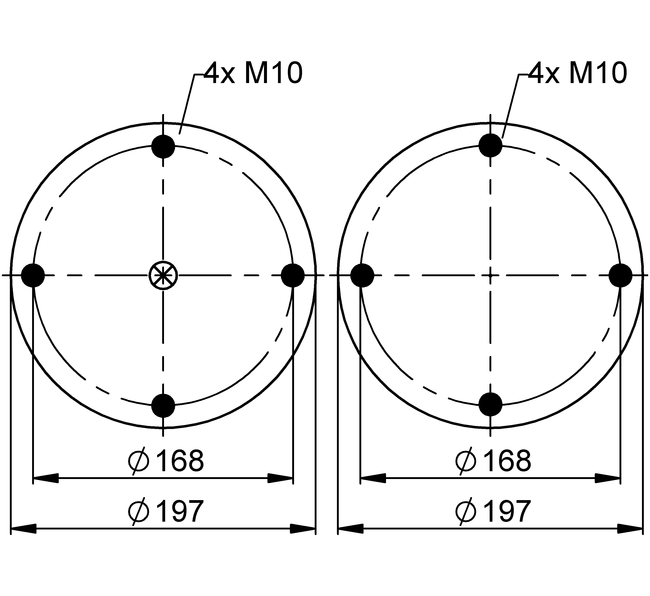

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 75
- 설치 소요 공간 (mm)
- 275
- 최대 스트로크 (mm)
- 205
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 5.7 | 7.7 | 9.9 | 12.0 | 14.1 | 16.0 | 6.5 |
| Spring rate c [N/mm] | 86 | 118 | 134 | 157 | 181 | 196 | 6.5 |
| Natural Frequency f0 [Hz] | 1.9 | 1.9 | 1.8 | 1.8 | 1.8 | 1.7 | 6.5 |
| Design height H: recommended 220mm, minimum 200mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 230 mm | 5.05 | 6.93 | 8.93 | 10.9 | 13 | 15.2 | 6.7 |
| H 200 mm | 6.31 | 8.56 | 10.9 | 13.3 | 15.8 | 18.3 | 6 |
| H 160 mm | 8.1 | 10.9 | 13.9 | 16.9 | 20.1 | 23.2 | 4.9 |
| H 130 mm | 9.71 | 13 | 16.5 | 19.9 | 23.5 | 27.1 | 4 |
| H 100 mm | 11 | 14.7 | 18.5 | 22.3 | 26.2 | 30.1 | 2.9 |
| H 80 mm | 11.5 | 15.3 | 19.3 | 23.2 | 27.2 | 31.2 | 2.2 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 69513 | |
| with dismountable plates | G1/2 | 70433 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
