에어스프링
FT 76-20 DS CR
FT 76-20 DS CR — 시리즈 D 에어스프링 (최소높이 95mm · 설치공간 195mm · 스트로크 190mm)

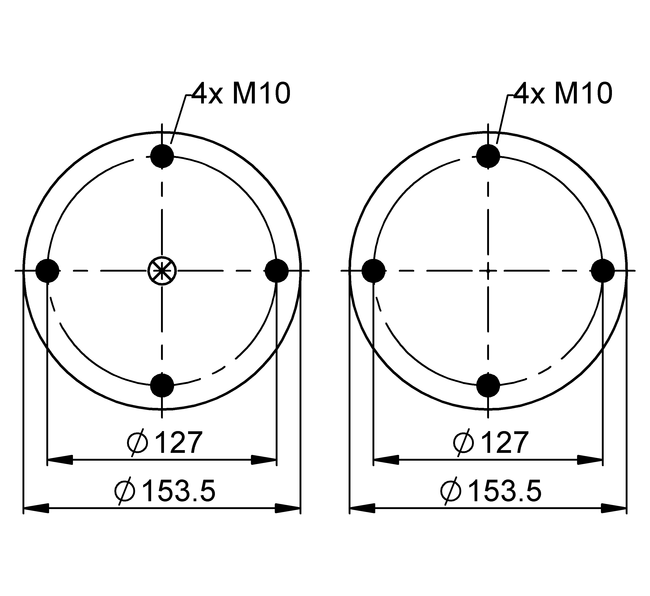

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 95
- 설치 소요 공간 (mm)
- 195
- 최대 스트로크 (mm)
- 190
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 255 mm | 1.75 | 2.46 | 3.19 | 3.95 | 4.74 | 5.56 | 3.2 |
| H 215 mm | 2.69 | 3.65 | 4.63 | 5.64 | 6.67 | 7.74 | 2.9 |
| H 175 mm | 3.51 | 4.71 | 5.93 | 7.17 | 8.43 | 9.71 | 2.4 |
| H 135 mm | 4.27 | 5.69 | 7.12 | 8.6 | 10.1 | 11.7 | 1.8 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| CR-Rubber bellowswith dismountable plates | G1/2 | 70217 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
