FT 22-6 DI CR
FT 22-6 DI CR — 시리즈 D 에어스프링 (최소높이 80mm · 설치공간 95mm · 스트로크 60mm)

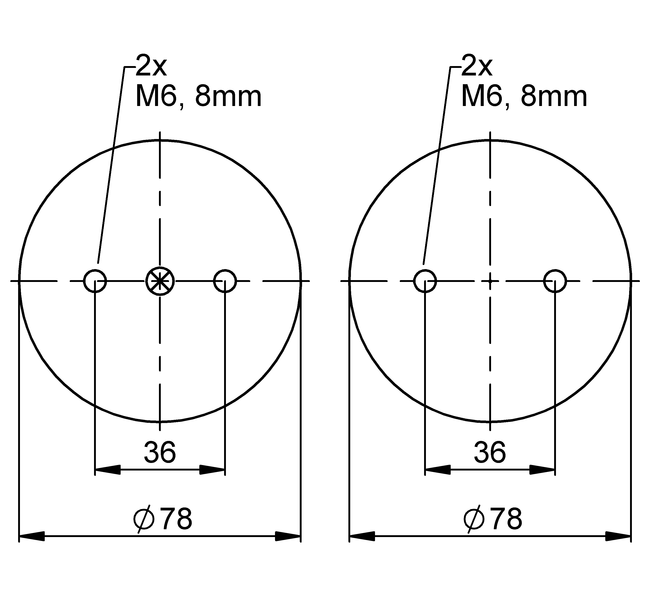

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 80
- 설치 소요 공간 (mm)
- 95
- 최대 스트로크 (mm)
- 60
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 130 mm | 0.43 | 0.6 | 0.76 | 0.94 | 1.12 | 1.31 | 0.25 |
| H 110 mm | 0.72 | 0.96 | 1.21 | 1.46 | 1.71 | 1.96 | 0.21 |
| H 90 mm | 0.93 | 1.23 | 1.53 | 1.84 | 2.14 | 2.45 | 0.15 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| CR-Rubber bellowswith dismountable aluminium plates | G1/4 | 69320 | CAD Data |
Properties
특성
- M6 · max. torque 5 Nm
- G1/4 · max. torque 15 Nm
