에어스프링
FD 614-26 DS
FD 614-26 DS — 시리즈 D 에어스프링 (최소높이 75mm · 설치공간 425mm · 스트로크 265mm)

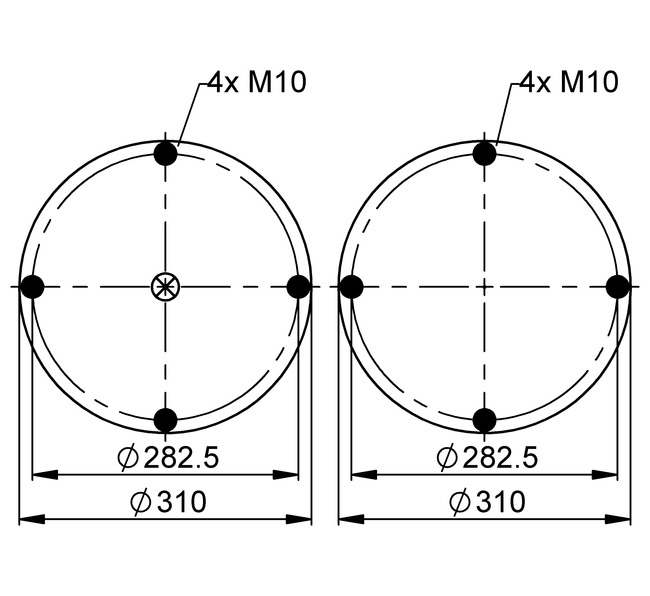

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FD
- 최소 설계 높이 (mm)
- 75
- 설치 소요 공간 (mm)
- 425
- 최대 스트로크 (mm)
- 265
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 17.3 | 23.6 | 29.3 | 35.7 | 41.7 | 47.8 | 20.4 |
| Spring rate c [N/mm] | 197 | 252 | 304 | 358 | 409 | 461 | 20.4 |
| Natural Frequency f0 [Hz] | 1.7 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 20.4 |
| Design height H: recommended 250mm, minimum 230mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 290 mm | 12.8 | 17.5 | 22.5 | 27.6 | 33 | 23 | |
| H 250 mm | 16.9 | 22.9 | 29 | 35.3 | 41.8 | 48.4 | 20 |
| H 200 mm | 20.9 | 28.1 | 35.4 | 42.9 | 50.4 | 58.2 | 17 |
| H 150 mm | 25.1 | 33.7 | 42.4 | 51.2 | 60.2 | 69.3 | 13 |
| H 100 mm | 28.6 | 38.2 | 47.8 | 57.6 | 67.4 | 77.3 | 8.6 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| rubber bellows only | – | 66013 | |
| with dismountable plates | G1/2 | 68046 | CAD Data |
Properties
특성
- M10 · max. torque 25 Nm
- G1/2 · max. torque 25 Nm
