FT 76-20 DI CR
FT 76-20 DI CR — 시리즈 D 에어스프링 (최소높이 100mm · 설치공간 195mm · 스트로크 190mm)

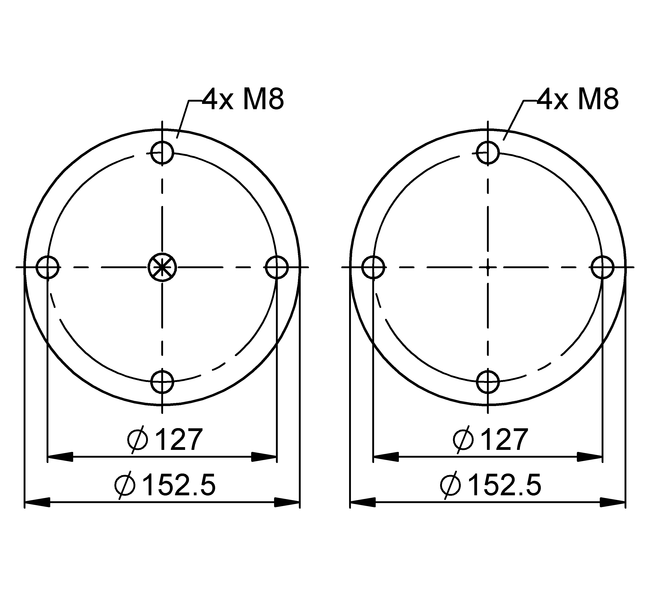

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FT
- 최소 설계 높이 (mm)
- 100
- 설치 소요 공간 (mm)
- 195
- 최대 스트로크 (mm)
- 190
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 260 mm | 1.75 | 2.46 | 3.19 | 3.95 | 4.74 | 5.56 | 3.2 |
| H 220 mm | 2.69 | 3.65 | 4.63 | 5.64 | 6.67 | 7.74 | 2.9 |
| H 180 mm | 3.51 | 4.71 | 5.93 | 7.17 | 8.43 | 9.71 | 2.4 |
| H 140 mm | 4.27 | 5.69 | 7.12 | 8.6 | 10.1 | 11.7 | 1.8 |
| H 100 mm | 5.55 | 7.32 | 9.1 | 10.9 | 12.8 | 14.7 | 1.1 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| CR-Rubber bellowswith dismountable aluminium plates | G1/2 | 70209 | CAD Data |
Properties
특성
- M8 · max. torque 12 Nm
- G1/2 · max. torque 25 Nm
