FS 44-5 DI CR
FS 44-5 DI CR — 시리즈 D 에어스프링 (최소높이 50mm · 설치공간 140mm · 스트로크 40mm)

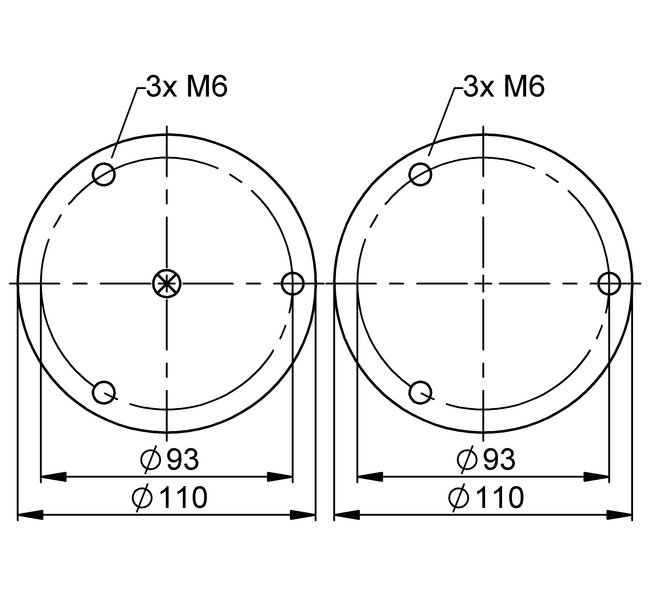

Technical Drawing
도면
Specifications
제품 사양
- 브랜드
- ContiTech
- 모델 시리즈 (C/D/R/S)
- D
- Bellows 형식 (FS/FD/FT/S)
- FS
- 최소 설계 높이 (mm)
- 50
- 설치 소요 공간 (mm)
- 140
- 최대 스트로크 (mm)
- 40
진동 절연 — 동적 특성값 (Vibration isolation, dynamic)
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
|---|---|---|---|---|---|---|---|
| Force (load) F [kN] | 1.5 | 2.1 | 2.7 | 3.2 | 3.8 | 4.4 | 0.3 |
| Spring rate c [N/mm] | 112 | 141 | 169 | 198 | 226 | 253 | 0.3 |
| Natural Frequency f0 [Hz] | 4.2 | 4.1 | 4.0 | 3.9 | 3.8 | 3.8 | 0.3 |
| Design height H: recommended 70mm, minimum 65mm | |||||||
공압 응용 — 정적 특성값 (Pneumatic application, static)
| Force F [kN] | |||||||
|---|---|---|---|---|---|---|---|
| Pressure p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [l] |
| H 80 mm | 1.02 | 1.44 | 1.87 | 2.3 | 2.74 | 3.2 | 0.32 |
| H 70 mm | 1.58 | 2.15 | 2.7 | 3.3 | 3.88 | 4.5 | 0.27 |
| H 60 mm | 2.17 | 2.89 | 3.62 | 4.34 | 5.08 | 5.85 | 0.22 |
발주 데이터 (Purchase order data)
| Type | Air Inlet | Order No. | |
|---|---|---|---|
| CR-Rubber bellowswith dismountable aluminium plates | G3/8 | 70205 | CAD Data |
Properties
특성
- M6 · max. torque 5 Nm
- G3/8 · max. torque 15 Nm
